صمامات درجات الحرارة العالية: دليل الاختيار

يعمل الصمام المقاوم للحرارة العالية في الأنظمة التي تتجاوز فيها حرارة التشغيل الحدود الطبيعية للصمام. يشرح هذا الدليل آلية عمل هذه الصمامات، وكيفية اختيار النوع المناسب، وأماكن استخدامها الشائعة. بنهاية هذا الدليل، سيفهم القراء المواد والتصاميم والتطبيقات التي تُسهم في تقليل الأعطال وفترات التوقف.

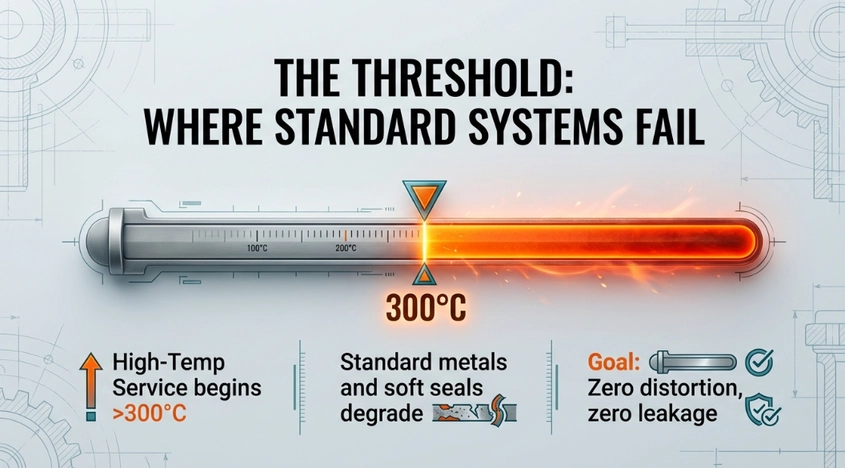

ما الذي يُحدد خدمة درجات الحرارة العالية

خدمة درجات الحرارة العالية يبدأ التلف عندما تتسبب الحرارة الناتجة عن التشغيل في إتلاف المعادن القياسية أو الحلقات المطاطية. في معظم الأنظمة، يحدث هذا عند درجات حرارة أعلى من 300 درجة مئوية. عند هذه المستويات، يتسارع تمدد المعدن وتأكسده وتلف الحلقات المطاطية. يجب أن تتحمل الصمامات الحرارة المستمرة دون تشوه أو فقدان قوة الإحكام.

ثلاث نقاط رئيسية

• تؤدي الحرارة إلى تغيير قوة المادة وحدود الضغط.
• يجب أن تتحول أساليب منع التسرب من المواد اللينة إلى المعادن أو الجرافيت.
• يجب أن يسمح التصميم بالتمدد الحراري المتحكم فيه.

نطاقات درجات الحرارة وفئات الخدمة

غالباً ما يتم تجميع تطبيقات الصمامات حسب نطاق درجة حرارة التشغيل.

درجة حرارة معتدلة

عادةً ما تكون هذه التطبيقات أقل من 400 درجة مئوية. قد لا يزال من الممكن استخدام سبائك الصلب والحشوات المقواة، ولكن المقاعد اللينة محدودة.

خدمة درجات الحرارة العالية

بين 400 درجة مئوية و 730 درجة مئوية تقريبًا، ينتقل المصممون إلى استخدام سبائك مقاومة للحرارة، وحشوات الجرافيت، ومقاعد معدنية.

ظروف درجات الحرارة القصوى

عند درجات حرارة أعلى من 730 درجة مئوية، تتطلب الصمامات سبائك أساسها النيكل، وطلاءات خاصة، وميزات تصميم مثل الأغطية الممتدة أو مناطق التبريد.

عوامل الاختيار الأساسية التي لا يجب تجاهلها أبدًا

إن اختيار صمام للتدفئة لا يقتصر فقط على درجة الحرارة المحددة، بل يجب أن تتوافر عدة عوامل.

1. درجة حرارة التشغيل والتدوير الحراري

يجب أن تتحمل الصمامات الحرارة المستمرة والتسخين والتبريد المتكرر. غالبًا ما تتسبب دورات التغير الحراري في أضرار أكبر من التعرض المستمر للحرارة.

2. العلاقة بين الضغط ودرجة الحرارة

تنخفض قدرة تحمل الضغط مع ارتفاع درجة الحرارة. لذا، يُنصح دائمًا بالتحقق من منحنيات خفض القدرة بدلاً من الاعتماد على قيم درجة حرارة الغرفة.

3. توافق وسائط المعالجة

يتفاعل البخار والغاز الساخن والمواد الكيميائية المسببة للتآكل والمواد الصلبة الكاشطة بشكل مختلف عند درجات الحرارة العالية. وتصبح توافقية المواد أكثر أهمية.

4. منع التسرب والتحكم فيه

تتلف المواد المطاطية بسرعة عند درجات الحرارة المرتفعة. وتُستخدم حشوات الجرافيت والمقاعد المعدنية عادةً للتحكم في التسرب.

مواد الصمامات المستخدمة في أنظمة الحرارة العالية

• الفولاذ الكربوني والفولاذ منخفض السبائك: تُستخدم هذه المواد عادةً حتى درجة حرارة 600 درجة مئوية تقريبًا. وهي تتميز بقوة جيدة ولكنها تتطلب خفضًا دقيقًا في قدرتها بالقرب من حدودها القصوى.
• الفولاذ المقاوم للصدأ: تعمل درجات مثل 316H أو سبائك الكروم العالية على زيادة مقاومة درجات الحرارة وتحسين أداء الأكسدة.
• سبائك أساسها النيكل: تُستخدم سبائك النيكل في البيئات القاسية. فهي تحافظ على قوتها وتقاوم الأكسدة عند درجات حرارة تتجاوز 800 درجة مئوية.
• مواد متخصصة: وتشمل هذه المواد المستخدمة في الظروف القاسية أو المسببة للتآكل سبائك عالية الأداء، مثل الزركونيوم أو الهاستيلوي، والتي تم اختيارها لمقاومتها للحرارة والضغط والمواد الكيميائية العدوانية.

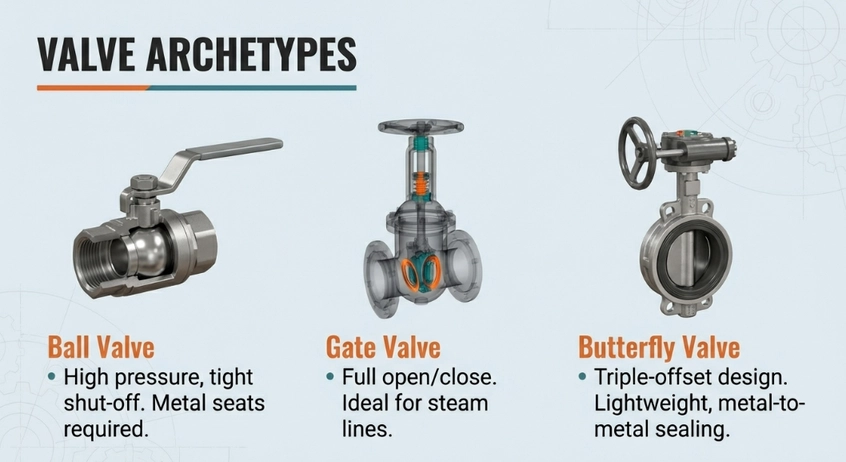

أنواع الصمامات الشائعة المستخدمة في درجات الحرارة العالية

تتعامل تصميمات الصمامات المختلفة مع الحرارة بطرق مختلفة.

صمام كروي عالي الحرارة

يستخدم هذا الصمام مقاعد معدنية بدلاً من الحشوات اللينة. وهو مناسب للتطبيقات ذات الضغط العالي والإغلاق السريع حيث يكون التصميم المدمج مهماً.

صمام بوابة عالي الحرارة

تُعدّ تصاميم البوابات مناسبة للخدمة التي تتطلب فتحًا كاملاً أو إغلاقًا كاملاً. وهي شائعة في خطوط البخار وخطوط الأنابيب الكبيرة.

صمام فراشة عالي الحرارة

تعتمد التصاميم ثلاثية الإزاحة على منع التسرب المعدني المباشر والتشغيل بعزم دوران منخفض. وهي أخف وزناً من صمامات البوابة للأحجام الكبيرة.

تصاميم أخرى للصمامات

درجات حرارة عالية صمامات الفحص كما تُستخدم صمامات السدادة ذات درجة الحرارة العالية حيثما تكون هناك حاجة إلى منع التدفق العكسي أو عزل التدفق.

ميزات تصميم أساسية لمقاومة الحرارة

يعتمد أداء الصمام بشكل كبير على تفاصيل التصميم.

أغطية محرك ممتدة

تعمل الأغطية الممتدة على إبعاد الحشوة عن مصدر الحرارة. وهذا يقلل من تعرض مانع التسرب في ساق الصمام ويسمح بعزل الهيكل.

التعبئة الحية

تحافظ أنظمة التعبئة المزودة بنابض على قوة الإحكام أثناء التمدد والانكماش.

مقاعد ذات سطح صلب

غالباً ما تُغطى أسطح المقاعد بسبائك مقاومة للتآكل. وهذا يساعد على تقليل تلف السطح الناتج عن تدفق السوائل الساخنة.

تطبيقات صمامات درجات الحرارة العالية

تُستخدم هذه الصمامات في العديد من الصناعات التي تعمل في ظروف حرارة شديدة. ففي مجال توليد الطاقة، تتحكم هذه الصمامات في البخار المحمص في التوربينات وأنظمة الغلايات. أما في مصانع البتروكيماويات، فتُستخدم لدعم عمليات التكسير والإصلاح والتكويك التي تتم في درجات حرارة مرتفعة.

في مجال المعالجة الكيميائية، تُستخدم هذه الصمامات للتحكم في السوائل المتفاعلة التي تتطلب تحكمًا دقيقًا في التدفق تحت درجات الحرارة العالية. أما في مجال علم المعادن، فتُستخدم لتنظيم الغازات الساخنة وأنظمة الأفران المستخدمة في إنتاج المعادن. وتُعد صمامات الضغط العالي ودرجة الحرارة العالية بالغة الأهمية، حيث يُمكن أن يؤدي تعطلها إلى توقف الإنتاج أو خلق مخاطر جسيمة على السلامة.

خاتمة

يبدأ اختيار الصمام المناسب للأنظمة التي تتطلب درجات حرارة عالية بالتخطيط الواضح والمعرفة التقنية الأساسية. عندما تتوافق المواد ومعدلات الضغط وخصائص التصميم مع التطبيق، تعمل الأنظمة لفترة أطول مع عدد أقل من الانقطاعات.

في شركة YKY Valve، يركز المهندسون على المواد المعتمدة، والتصنيع الخاضع للرقابة، والتصاميم المختبرة للأنظمة عالية الأداء. استكشف مجموعتنا من الصمامات الصناعية مصممة لتطبيقات الصمامات ذات الضغط العالي ودرجة الحرارة العالية، واستشر فريقًا يفهم نظامك قبل بدء المشاكل.

الأسئلة الشائعة

1. ما هي درجة الحرارة التي تحدد الخدمة ذات درجة الحرارة العالية؟

عادة ما يبدأ ذلك عندما لا تستطيع مواد الصمامات القياسية وأختام المطاط الصناعي أداء وظيفتها، وغالبًا ما يكون ذلك فوق 300 درجة مئوية.

2. هل يمكن استخدام الصمامات ذات المقاعد اللينة في درجات الحرارة العالية؟

تتلف المقاعد القماشية بسرعة في درجات الحرارة العالية. وعادةً ما تكون المقاعد المعدنية ضرورية.

3. لماذا تنخفض معدلات الضغط مع ارتفاع درجة الحرارة؟

يؤدي ارتفاع درجة الحرارة إلى تقليل قوة المعدن، لذا تحتاج الصمامات إلى حدود ضغط أقل لمنع حدوث الأعطال.

4. هل هناك حاجة إلى اختبارات خاصة لهذه الصمامات؟

نعم. تحدد معايير مثل API 598 و ISO 5208 اختبارات التسرب والضغط.
