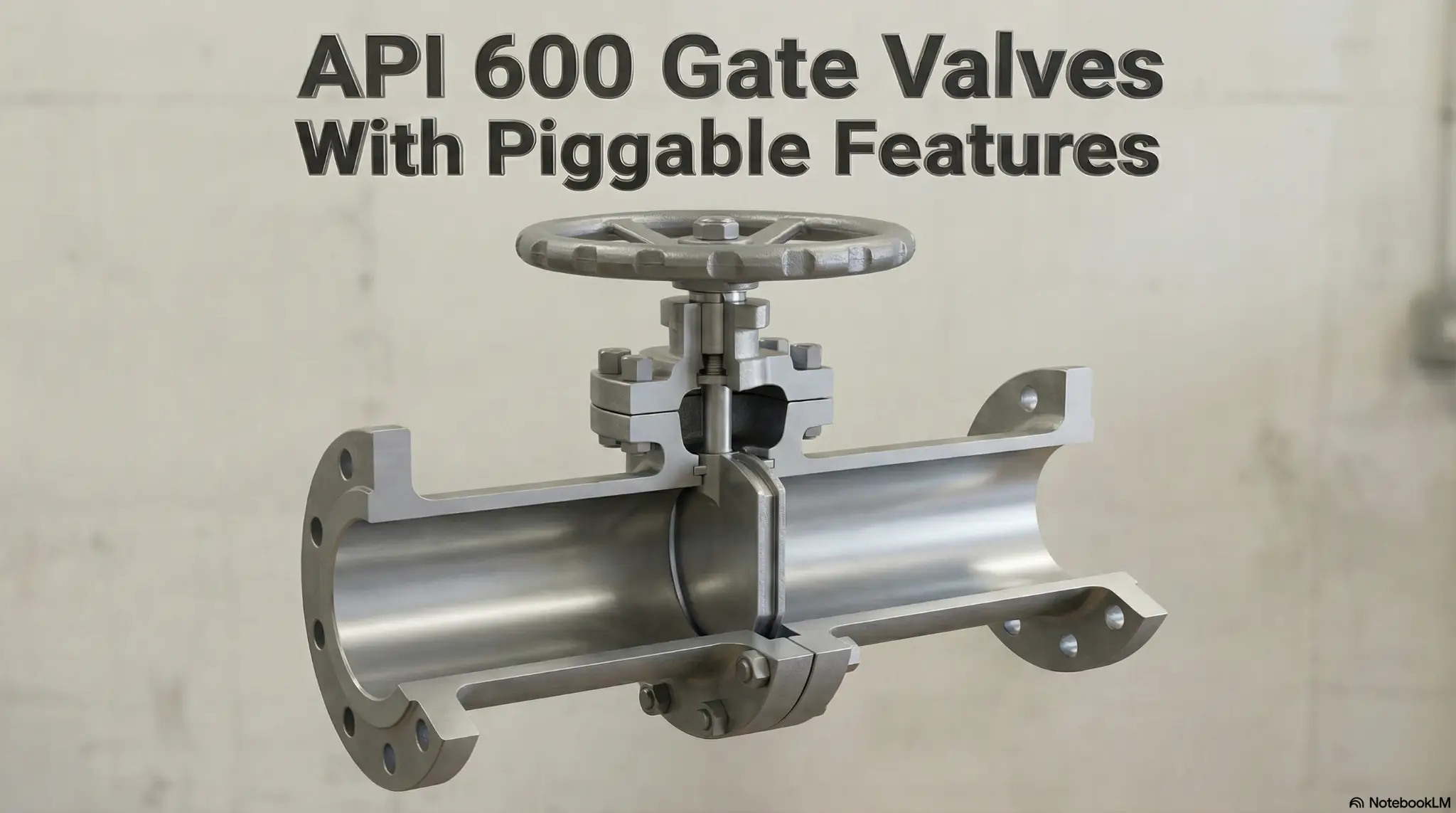

صمامات البوابة API 600 لا يمكن دائمًا استخدام أدوات التنظيف بالخنادق بشكل افتراضي، لأن عملية التنظيف تعتمد على تصميم التجويف، وليس فقط على نوع الصمام. وتعتمد القدرة على تمرير أداة التنظيف بأمان عبر خط الأنابيب على ثبات القطر الداخلي وتصميم مسار التدفق.
إن فهم هذا الاختلاف أمر مهم، خاصة في خطوط أنابيب النفط والغاز لمسافات طويلة حيث يعتبر التنظيف بالخنادق جزءًا من الصيانة والتشغيل المنتظمين.
هل صمامات البوابة من نوع API 600 قابلة للتنظيف بالفرشاة؟
تعني كلمة "قابل للتنظيف" أن الصمام يسمح بمرور أداة التنظيف (الخنزير) عبر الأنابيب دون عوائق. تُستخدم أداة التنظيف لتنظيف الأنابيب وفحصها وفصل السوائل داخلها.
لكي يكون الصمام قابلاً للتنظيف بالفرشاة، يجب أن يكون له تجويف داخلي أملس، ولا توجد به تغييرات مفاجئة في القطر، وأقل قدر من تقييد التدفق.
صمام البوابة المصنف وفقًا لمعيار API 600 مصمم عادةً للاستخدام الصناعي العام، وليس خصيصًا لأنظمة تنظيف الأنابيب. وهذا يعني أن سهولة تنظيف الأنابيب تعتمد على تصميم تجويفه الداخلي.
على الرغم من أنها تتبع معايير الضغط والحجم القياسية، إلا أن قطرها الداخلي قد يختلف. هذا الاختلاف قد يُسبب تحديات في تطبيقات تنظيف الأنابيب.
تشمل اعتبارات التصميم ما يلي:
- تصميم المقعد الذي قد يقلل القطر الداخلي
- يؤثر سمك الجدار على مسار التدفق
- التفاوتات التصنيعية
تجعل هذه العوامل أنواع صمامات البوابة القياسية أقل قابلية للتنبؤ بها عند استخدامها في عمليات التنظيف بالأنابيب. وهذا يُعدّ قيدًا رئيسيًا مقارنةً بالصمامات المصممة خصيصًا لخطوط الأنابيب.
في المقابل، صُمم صمام البوابة القابل للتنظيف وفقًا لمعيار API 6D مع مراعاة تشغيل خطوط الأنابيب. فهو يضمن محاذاة كاملة ومتسقة للفتحة الداخلية لمرور أداة التنظيف.
صمامات البوابة API 600 مقابل API 6D في أنظمة خطوط الأنابيب
يؤثر الاختلاف بين هذه المعايير على أداء عملية تنظيف المناديل.
صمامات البوابة API 600 تُستخدم هذه الأجهزة بشكل شائع في مصافي النفط والمصانع وخطوط الخدمات العامة. وهي تركز على الضغط،, درجة حرارة, ومتطلبات المواد.
صمامات API 6D, أما هذه، من ناحية أخرى، فهي مصممة لأنظمة نقل الأنابيب. وقد تم بناؤها مع مراعاة متطلبات التنظيف بالخنادق.
إليكم مقارنة بسيطة:
| ميزة | صمامات بوابة مصنفة وفقًا لمعايير API (600) | صمام بوابة قابل للتنظيف API 6D |
| طلب | الأنظمة الصناعية | خطوط الأنابيب لمسافات طويلة |
| تصميم التجويف | قد يتم تخفيضها أو إكمالها | كامل القوة |
| قدرة التنظيف بالخنازير | محدود | مدعوم بالكامل |
| مسار التدفق | ليس دائماً موحداً | سلس ومتناسق |
وهذا يفسر لماذا لا تكون جميع الصمامات مناسبة لعمليات التنظيف بالخنادق.
متى لا يزال من الممكن استخدام صمامات البوابة المصنفة وفقًا لمعايير API 600
على الرغم من بعض القيود، لا يزال من الممكن استخدام تصميمات صمامات البوابة هذه في بعض الحالات. فهي مناسبة عندما لا تكون هناك حاجة إلى التنظيف بالخنادق، وعندما تكون أجزاء الأنابيب قصيرة، وعندما يسمح النظام بالتنظيف اليدوي.
مع التخصيص المناسب، يمكن استخدامها أيضاً في أنظمة قابلة للتوصيل. ومع ذلك، يتطلب ذلك تصميمًا دقيقًا وتحققًا شاملاً.
هل صمامات البوابة ذات فتحة كاملة؟
ليس كل شيء صمامات البوابة هي منافذ كاملة. هذا أحد أكثر المفاهيم الخاطئة شيوعًا في تصميم خطوط الأنابيب.
يمكن أن تكون صمامات البوابة ذات فتحة كاملة (أو فتحة كاملة) أو ذات فتحة مخفضة. يتميز الصمام ذو الفتحة الكاملة بقطر داخلي مساوٍ لقطر خط الأنابيب، بينما يتميز الصمام ذو الفتحة المخفضة بفتحة داخلية أصغر.
يؤثر هذا الاختلاف بشكل مباشر على عملية تنظيف الأنابيب.
تصميم كامل الفتحة وأداء تنظيف الأنابيب

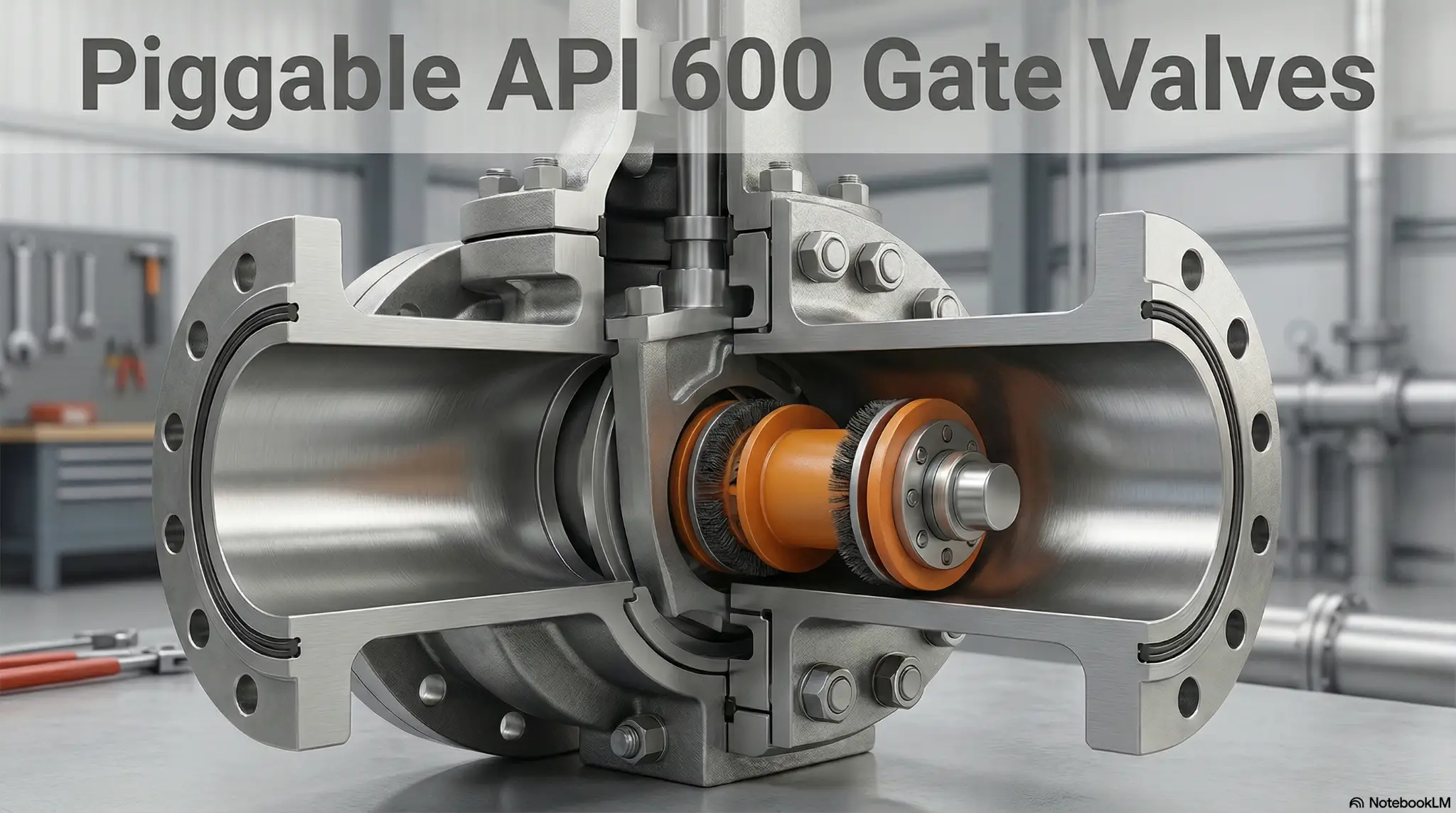

تسمح الصمامات ذات الفتحة الكاملة بمرور أدوات التنظيف دون عوائق. ويتطابق القطر الداخلي مع حجم الأنبوب.
وهذا يضمن حركة سلسة للخنازير، وعدم وجود خطر لتلفها، ونتائج تنظيف متسقة.
هذا التصميم مطلوب في معظم أنظمة خطوط الأنابيب، وخاصة في نقل النفط الخام والمنتجات المكررة.
تصميم تجويف مخفّض وقيود التنظيف بالخنادق
تُسبب الصمامات ذات القطر المخفّض تضييقاً في خط الأنابيب، مما قد يؤدي إلى مشاكل مثل انحشار أداة التنظيف، أو زيادة تآكلها، أو عدم اكتمال عملية التنظيف.
في بعض الحالات، يصبح التنظيف بالخنادق مستحيلاً. ولهذا السبب لا يُنصح باستخدام صمامات ذات قطر مخفض في خطوط الأنابيب التي يمكن تنظيفها بالخنادق.
لماذا يُعدّ اتساق قطر البئر أمراً بالغ الأهمية في خطوط الأنابيب الطويلة؟
تعتمد خطوط الأنابيب لمسافات طويلة على قطر داخلي ثابت؛ حتى التغييرات الصغيرة يمكن أن تؤثر على أداء عملية التنظيف بالخنادق.
في مجال نقل النفط والغاز، تقطع الكاشطات مسافات طويلة. ويجب أن تمر عبر الصمامات والانحناءات والوصلات دون انقطاع.
إذا تغير قطر الأنبوب فجأة، تتغير سرعة حركة المكشطة، ويزداد الضغط، أو يرتفع خطر الانسداد. يضمن التناسق سلاسة التشغيل من البداية إلى النهاية، وهو أمر بالغ الأهمية في أنظمة خطوط الأنابيب واسعة النطاق.
سيناريوهات خطوط الأنابيب في العالم الحقيقي
نقل النفط الخام
في خطوط أنابيب النفط الخام الطويلة، تُعدّ عملية تنظيف الأنابيب بالخنادق عملية روتينية. تُستخدم هذه الخنادق لإزالة الرواسب، وفصل دفعات النفط المختلفة، وفحص حالة خط الأنابيب. وفي مثل هذه الأنظمة، تُعدّ الصمامات ذات الفتحة الكاملة ضرورية.
قد يؤدي استخدام صمام ذي قطر مخفض إلى إعاقة حركة المكشطة، مما يتسبب في تأخيرات تشغيلية وزيادة في أعمال الصيانة. ولذلك، يفضل مشغلو خطوط الأنابيب استخدام الصمامات المصممة خصيصًا للتنظيف بالمكشطة.
منتجات النفط المكررة
تتطلب خطوط أنابيب النفط المكرر رقابة أكثر صرامة. يجب عدم خلط منتجات مثل الديزل والبنزين. تُستخدم مكابس خاصة لفصل هذه المنتجات أثناء النقل. في هذه الحالة، يُعدّ النقل السلس أمرًا بالغ الأهمية.
أي عائق قد يُلحق الضرر بالخنزير، ويتسبب في اختلاط المنتجات، ويؤثر على جودتها. وهذا يُبرز أهمية اتساق التجويف.
حلول مخصصة كاملة الثقوب لأنظمة خطوط الأنابيب
ولمواجهة هذه التحديات، قام بعض مصنعي الصمامات نقدم خدمة التخصيص الكاملة. وهذا يضمن أن الصمام يلبي متطلبات خط الأنابيب.
تشمل الميزات الرئيسية ما يلي:
- القطر الداخلي متوافق مع حجم الأنبوب
- تصميم مسار انسيابي سلس
- هندسة مقعد مُحسّنة
تتيح هذه الحلول تكييف تصاميم API 600 لاستخدامها في عمليات التنظيف بالأنابيب. وهذا يسد الفجوة بين الصمامات الصناعية ومتطلبات خطوط الأنابيب.
الاعتبارات الهندسية لاختيار الصمامات
إن اختيار الصمام المناسب يتجاوز مجرد التحقق من المعايير. يجب على المهندسين مراعاة طول خط الأنابيب والتطبيق، وتواتر عملية التنظيف، ونوع السائل المنقول، والضغط و ظروف درجة الحرارة.
بالنسبة للأنظمة القابلة للتنظيف بالفرشاة، يصبح تصميم التجويف أولوية. تجاهل هذا الأمر قد يؤدي إلى مشاكل تشغيلية مكلفة.
أخطاء التصميم الشائعة في أنظمة التنظيف بالفرشاة
تنشأ العديد من مشاكل خطوط الأنابيب من اختيار الصمامات غير الصحيح، ويشمل ذلك افتراض أن جميع صمامات البوابة ذات فتحة كاملة، أو تجاهل اختلافات القطر الداخلي، أو استخدام الصمامات الصناعية في أنظمة خطوط الأنابيب.
تؤثر هذه الأخطاء على الأداء على المدى الطويل، كما أنها تزيد من الصيانة ووقت التوقف عن العمل.
صمامات بوابة قابلة للتنظيف وفقًا لمعيار API 600: أفكار ختامية
أبعاد صمامات البوابة وفقًا لمعيار API 600 لا تسمح بالضرورة بعملية التنظيف بالخنادق، إذ تعتمد هذه العملية على تصميم التجويف وتناسق القطر الداخلي. ويُعدّ فهم الفرق بين التجويف الكامل والتجويف المخفّض أمرًا أساسيًا في تطبيقات خطوط الأنابيب.
بالنسبة لأنظمة النفط والغاز التي تمتد لمسافات طويلة، يعد التجويف المتسق ومسار التدفق السلس أمراً ضرورياً.
مع اتباع نهج التصميم الصحيح والتخصيص، يمكن أن يدعم اختيار الصمامات عمليات تنظيف الأنابيب بكفاءة وأمان.
