تُعدّ الوثائق الموحدة جانبًا بالغ الأهمية في أنظمة التحكم المعقدة في السوائل الصناعية. ويُستخدم مخطط صمام الكرة كمرجع بصري أساسي لدعم التصميم والتوريد والتركيب والصيانة. ويحتاج المهندسون والمتخصصون في المشتريات إلى تفسيرات دقيقة لمخطط الأنابيب والأجهزة (P&ID)، على سبيل المثال، لضمان توافق المكونات، وبنية الصمام، وحدود الضغط، والمتطلبات الهيدروليكية، والخصائص التشغيلية.
يعمل صمام الكرة بآلية دوران ربع دورة، حيث تصطف كرة كروية ذات تجويف مركزي إما مع خط الأنابيب لتدفق غير مقيد أو تسد الممر لإغلاق محكم. تقدم هذه المقالة شرحًا تقنيًا شاملًا لبنية صمام الكرة الصناعي من خلال رسم تخطيطي مفصل ومقطع عرضي لدراسة الأجزاء الداخلية، وآليات منع التسرب، وأنماط التحويل عبر تكوينات متعددة المنافذ.
إن الفهم الواضح لهذه الرسوم التوضيحية يساعد على تقليل الأخطاء، وتبسيط القرارات، وضمان الامتثال لمعايير السلامة.

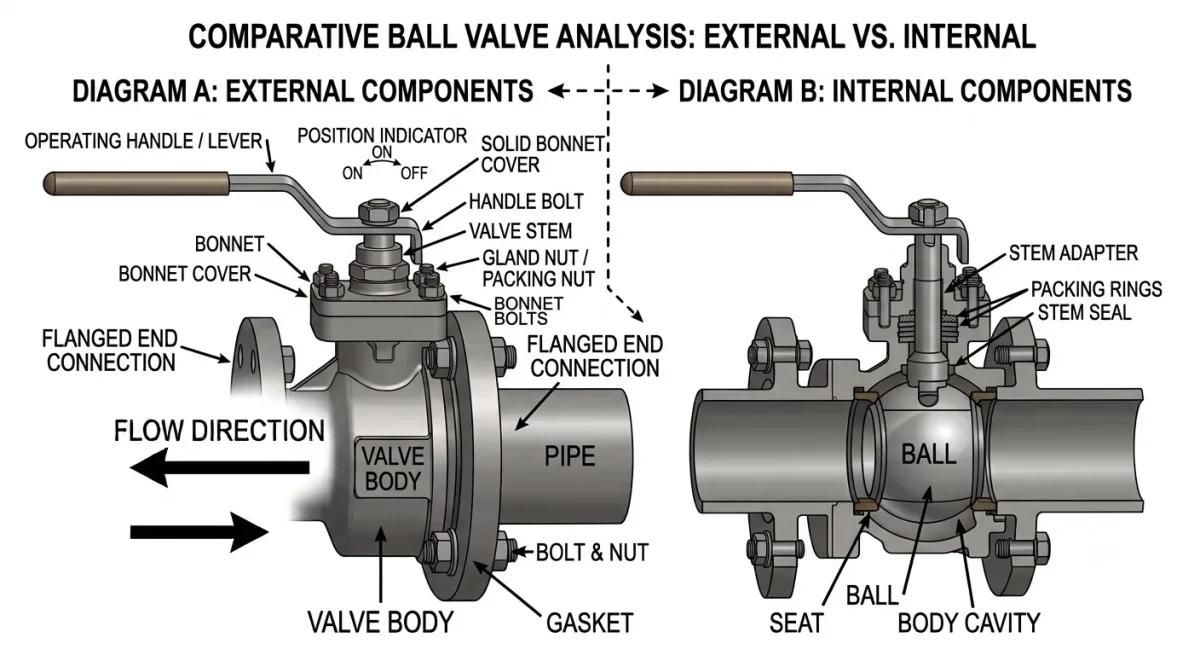

مخطط أجزاء صمام الكرة: الهيكل الخارجي والداخلي
مكونات صمام الكرة الخارجي
بدقة كرة تحمل علامة صمام رسم بياني يحدد هذا المخطط الواجهات الهيكلية الخارجية اللازمة للتركيب الميداني والتشغيل الميكانيكي والصيانة الدورية. وتمثل هذه المكونات الواجهة الرئيسية بين المشغل ونظام الأنابيب ووحدة التحكم في التدفق الداخلية.
مقبض التشغيل
تستخدم صمامات الكرة اليدوية عادةً مقابض رافعة للتطبيقات ذات الأقطار الصغيرة والقياسية. في المقابل، تستخدم الصمامات الأكبر حجمًا أو ذات الضغط العالي مشغلات تروس أو عجلات يدوية لتلبية متطلبات عزم الدوران التشغيلي المتزايدة. تتضمن معظم التصاميم الصناعية لوحة قفل أو مؤشرًا للموضع أو آلية قفل للتحقق البصري من وضع التشغيل.
غطاء الرأس
يحتوي هذا الغطاء على ساق الصمام ومجموعة منع التسرب، مع الحفاظ على الضغط بين آلية التشغيل وجسم الصمام. تُستخدم الأغطية القياسية في خدمات المرافق العامة حيث تبقى درجات حرارة التشغيل ضمن الحدود التقليدية. أما الأغطية الممتدة، فهي مصممة خصيصًا لـ تطبيقات التبريد الشديد للعزل الحراري أو لتلبية معايير MSS SP-134.
اتصالات النهاية
تتضمن التكوينات الصناعية النموذجية وصلات ذات حواف (ذات وجه مرتفع أو وصلة حلقية)، ووصلات لحام طرفية (BWE)، و ملولب وصلات (NPT أو BSP). تتبع أبعاد الحواف والثقوب معايير ASME B16.5 لضمان احتواء الضغط بشكل ثابت. يتم اختيار الوصلات الملولبة لتطبيقات الصمامات ذات الأحجام الصغيرة، بينما توفر تكوينات BWE وصلة دائمة.
مكونات صمام الكرة الداخلي
أ المقطع العرضي لصمام الكرة يكشف عن التشطيب الداخلي عالي الدقة وواجهة منع التسرب اللازمة لمنع التسرب تمامًا عبر الأنظمة الصناعية المختلفة.
المجال
يُعرف هذا الجزء أيضًا بالكرة، وهو المكون الأساسي للتحكم في التدفق، ويتميز بفتحة أو ثقب مصقول بدقة. تتميز صمامات المرافق القياسية، مثل سلسلة YKY 2PC، بتصميم عائم حيث تكون الكرة محملة مسبقًا وتتحرك بحرية باتجاه مجرى التدفق تحت ضغط الخط لتسقط على المقاعد. أما التطبيقات ذات الضغط العالي والأقطار الكبيرة، فتتطلب تصميمات مثبتة على محور مع كرة ثابتة، كما هو الحال في صمام الكرة المطروق ذي الحافة YKY 3PC، وذلك لتحقيق استقرار ميكانيكي أكبر.
الجذع
ينقل هذا التصميم قوة الدوران من المقبض إلى الكرة. تتميز معظم التصاميم الصناعية بساق مقاومة للانفجار مزودة بكتف داخلي يمنع خروج الساق نتيجة لزيادة الضغط. كما تتضمن العديد من الصمامات نوابض مضادة للكهرباء الساكنة لضمان التوصيل الكهربائي بين الكرة والساق والجسم. ويمنع هذا أيضًا التفريغ الكهروستاتيكي أثناء التشغيل، مما يقلل المخاطر أثناء التعامل مع المواد القابلة للاشتعال.
المقاعد والأختام
تُحافظ على سلامة منع التسرب من خلال حوامل المقاعد، ومقاعد منع التسرب الأساسية والثانوية، وحشوة ساق الصمام، وغسالة دفع ساق الصمام، بالإضافة إلى أجزاء لينة متعددة الطبقات أخرى. يُعدّ PTFE المعيار لمعظم التطبيقات، ولكن YKY ملحومة بالكامل تستخدم هذه السلسلة موانع تسرب من مادة الفيتون لتحمل درجات الحرارة العالية والمواد الكاشطة. كما تم تحديد استخدام مقاعد معدنية لتقليل التآكل.
تم تصميم صمام الكرة الملحوم بالكامل لتحقيق أداء فائق في مجموعة واسعة من التطبيقات الصناعية.
استكشاف المنتج

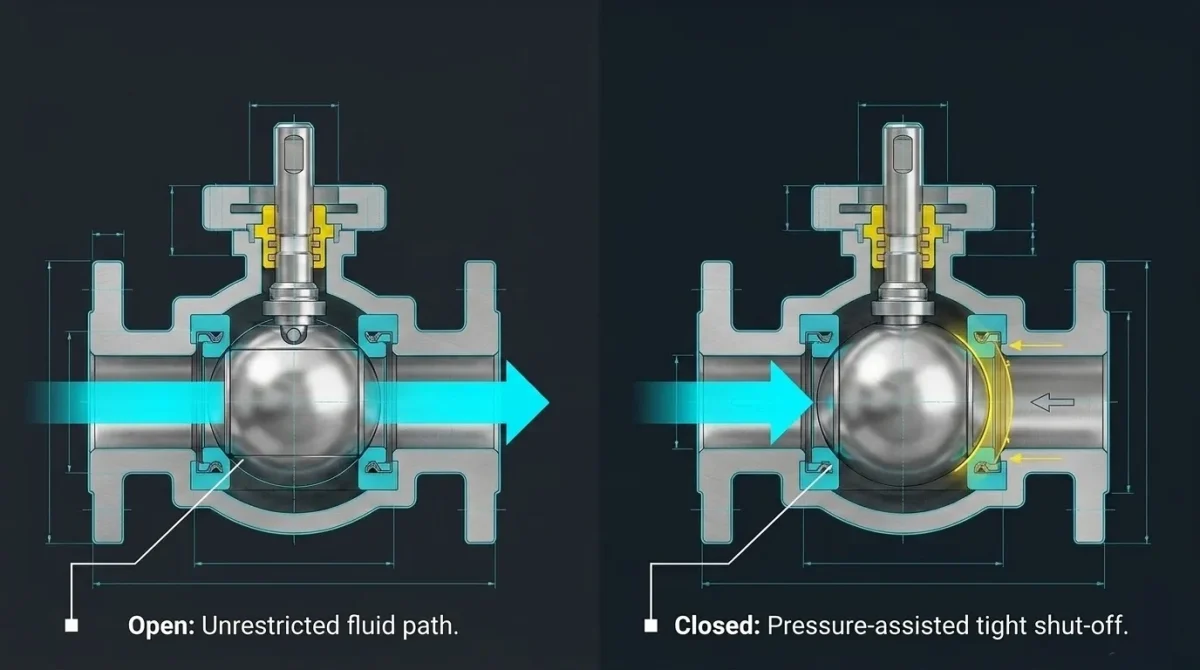

آليات التشغيل: مسارات التدفق في الوضع المفتوح مقابل الوضع المغلق
يتم تحديد الكفاءة التشغيلية لصمام الكرة من خلال الدوران ربع دورة من الوضع المفتوح إلى الوضع المغلق والعكس صحيح.
مفتوح؟
عندما يكون مقبض الرافعة موازياً لخط الأنابيب، يكون التجويف محاذياً لمحور الأنبوب، مما يسمح بمرور المواد بحرية تامة. في هذه الحالة، يعمل الصمام كأنبوب مستقيم يوفر مساراً واضحاً مع أدنى انخفاض في الضغط ومعامل تدفق عالٍ.
وظيفة مغلقة
عند دوران الكرة بزاوية 90 درجة، يصبح الجزء الصلب منها مواجهًا لمسار تدفق المادة المراد منعها. في التصاميم العائمة، يدفع الضغط في الجزء العلوي الكرة باتجاه المقعد السفلي لتكوين آلية إحكام مدعومة بالضغط.

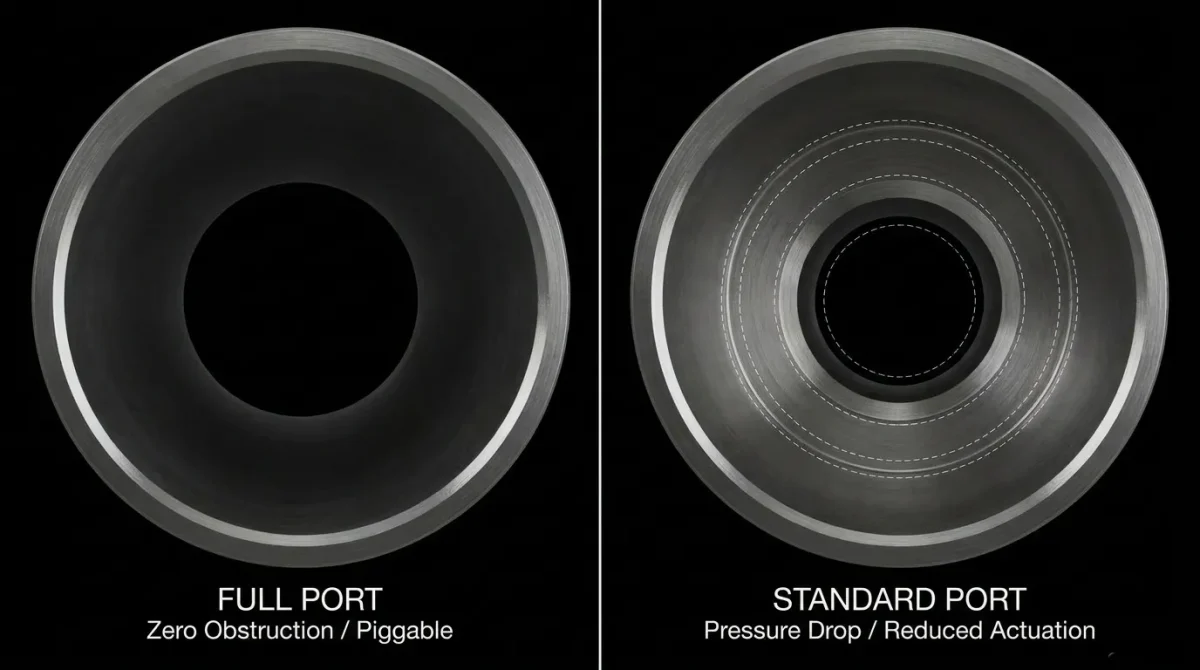

هندسة التجويف: مخططات الفتحة الكاملة مقابل الفتحة القياسية
تؤثر العلاقة بين قطر الأنبوب المتصل وقطر تجويف الكرة بشكل مباشر على خصائص التدفق وفقدان الضغط وأداء نظام الأنابيب بشكل عام، مما يسمح للمهندسين بتحديد ما إذا كان الصمام يفي بالمتطلبات الهيدروليكية.
منفذ كامل
في صمام الكرة ذي الفتحة الكاملة، يتطابق القطر الداخلي للفتحة تقريبًا مع القطر الداخلي للأنبوب. يوفر هذا التصميم عدم وجود أي عائق لتقليل استعادة الضغط، وهو أمر إلزامي للخطوط القابلة للتنظيف باستخدام المكشطة حيث يجب أن تمر أجهزة التنظيف ومقاييس الفحص عبر جسم الصمام.
منفذ قياسي
صمام الكرة ذو القطر المخفّض يكون عادةً أصغر بمقدار قطر أنبوب واحد من خط التوصيل. يؤدي التضييق الداخلي إلى زيادة سرعة السائل وانخفاض موضعي في الضغط عبر الصمام. ورغم أن هذا التصميم أكثر اقتصاديةً وصغرًا، إلا أنه يقتصر على التطبيقات الصناعية العامة.
التعرف البصري
إلى جانب أبعاد التجويف الداخلي، يكمن الاختلاف الآخر في هندسة الجسم. يتميز الأول بجسم أكثر انتفاخًا لاستيعاب كرة أكبر، بينما يتميز الثاني بجسم أضيق وأكثر استدقاقًا. يمكن الاطلاع على مزيد من التفاصيل حول هذه الاختلافات في الموقع المخصص. الفرق بين صمام ذي منفذ كامل وصمام ذي منفذ قياسي نشر على مدونة YKY.

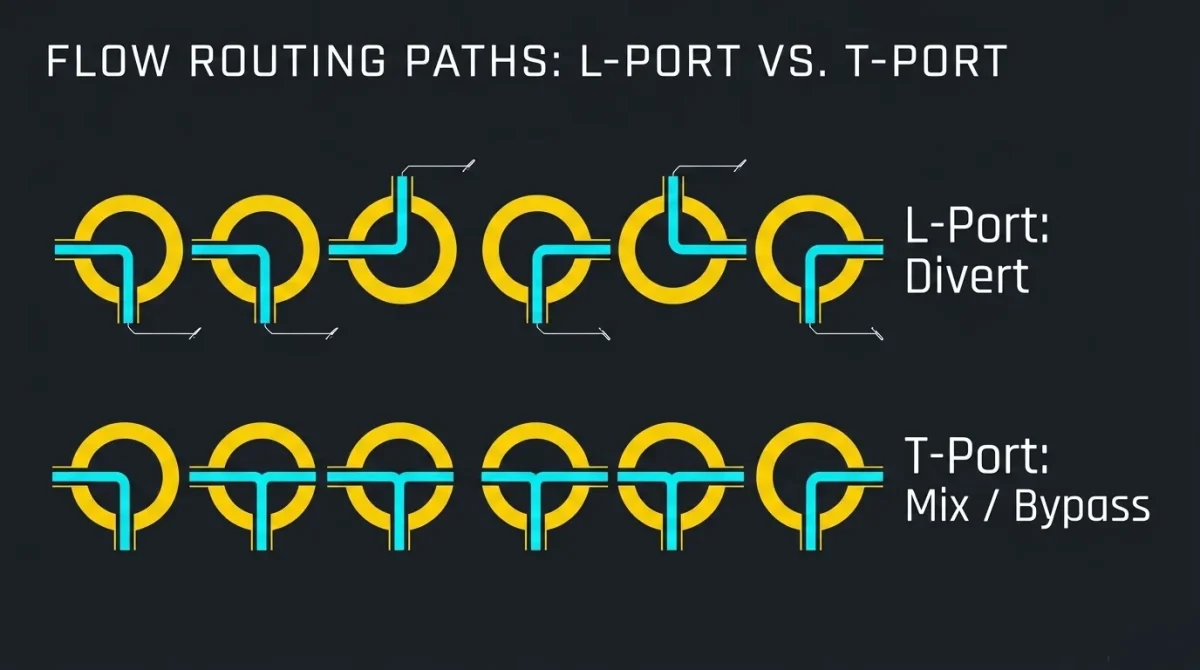

مسارات تدفق صمام الكرة ثلاثي الاتجاهات
في حين أن صمامات الكرة ثنائية الاتجاه القياسية توفر عزلًا بسيطًا للتشغيل/الإيقاف، فإن صمامات الكرة ثلاثية الاتجاه مصممة لتحويل وخلط وتوزيع التدفق بين خطوط متعددة.
بوابة L
يُعرف هذا الجهاز أيضًا باسم المحول، ويتميز بفتحة على شكل حرف L تربط مدخلًا مشتركًا بمنفذي مخرج مختلفين. عند تدوير المقبض ربع دورة، يغلق الصمام أحد المنفذين بينما يفتح الآخر في الوقت نفسه، كما هو موضح في صمام كروي ذو حافة من النوع L ثلاثي الاتجاهات من YKY.
تي-بورت
يُعرف هذا الصمام أيضاً بصمام الكرة متعدد الوظائف، ويحتوي على فتحة على شكل حرف T تسمح بتكوينات متعددة. يمكنه توصيل المنافذ الثلاثة جميعها في وقت واحد، أو تحويل التدفق إلى أي من المخرجين، أو توفير تدفق مباشر مثل الصمام القياسي.
المواصفات الدقيقة والمشتريات
لضمان سلامة وكفاءة وموثوقية الأنظمة الصناعية، من الضروري إتقان قراءة مخطط أجزاء صمام الكرة ورسم مقطعه العرضي. توفر هذه المخططات الفنية للمهندسين والمشغلين معلومات قيّمة حول بنية الصمام، وواجهات منع التسرب، وخصائص التدفق قبل التركيب وأثناء الصيانة.
