بالنسبة للتطبيقات ذات القطر الصغير عند ضغط متوسط، أ صمام كروي عائم يُعدّ الخيار الأفضل. فهو أقل تكلفة، ويتطلب مشغلات أصغر، ويُحكم الإغلاق بشكل موثوق عندما يبقى قطر التجويف أقل من DN100 وفئة الضغط أقل من الفئة 600. بالنسبة لتطبيقات خطوط الأنابيب ذات التجويف الكبير أو الضغط العالي أو التطبيقات الآلية، يُعدّ صمام الكرة ذو المحور الدوار هو المواصفات المناسبة. تُثبّت الكرة ميكانيكيًا بواسطة محاور دوارة، ويبقى عزم التشغيل ثابتًا بغض النظر عن الضغط، كما يحمي تصميم المقعد المزدوج من تآكل المقعد بطرق لا يستطيع التصميم العائم توفيرها على نطاق واسع. صمام الكرة العائم مقابل صمام كروي محوري يعتمد القرار على متغيرين: حجم التجويف وفئة الضغط. إذا تم اختيار هذين المتغيرين بشكل صحيح، فسيكون الاختيار واضحاً.
كيف يعمل صمام العوامة مقارنةً بتصميم المحور؟
كيف يعمل صمام العوامة؟ لا تُثبّت الكرة ميكانيكيًا في مكانها، بل تطفو بين مقعدين، مثبتةً في مكانها بواسطة المقعدين أنفسهما وضغط الخط. عند إغلاق الصمام، يدفع ضغط المنبع الكرة باتجاه مقعد المصب، مما يُحكم إغلاق الصمام. كلما زاد الضغط، زاد ضغط الكرة على المقعد، وازداد إحكام الإغلاق.
يُعدّ هذا الختم ذاتي التنشيط الميزة الرئيسية للتصميم العائم. فهو يعمل بكفاءة في التطبيقات ذات الأقطار الصغيرة والضغط المتوسط. لكن له حدودًا فيزيائية. ففي الأقطار الأكبر وفئات الضغط الأعلى، تصبح القوة الدافعة للكرة على المقعد السفلي كبيرة بما يكفي للتسبب في تآكل مفرط للمقعد وزيادة كبيرة في عزم الدوران التشغيلي. عند هذه النقطة، يصبح التصميم العائم غير عملي.
تُعالج صمامات الكرة المثبتة على محاور ارتكاز هذه المشكلة بطريقة مختلفة. تُدعم الكرة ميكانيكيًا بواسطة محاور ارتكاز، وهي عبارة عن أعمدة ثابتة في أعلى وأسفل الكرة تُثبتها في مكانها بغض النظر عن ضغط الخط. ولأن الكرة لا تتحرك، فإن المقاعد مزودة بنابض لتتحرك باتجاه الكرة. ويحافظ كل من المقعدين العلوي والسفلي على اتصالهما بالكرة في آنٍ واحد، مما يُنشئ ختمًا مزدوجًا. وتبقى الكرة في مركزها. ويبقى عزم التشغيل منخفضًا بغض النظر عن الضغط.
صمام كروي عائم مقابل صمام كروي محوري: اختلافات التصميم الأساسية
صمام كروي يعتمد الفرق بين العوامة والمحور على مكان نشوء قوة الإحكام وكيفية دعم الكرة.
في التصميم العائم، يدفع الضغط الكرة إلى المقعد السفلي. يكون الإحكام من جانب واحد. تتحرك الكرة قليلاً تحت الضغط، وهذا تحديداً ما يُنشئ الإحكام، ولكنه أيضاً ما يحد من التصميم إلى أحجام أصغر وفئات ضغط أقل.
في تصميم المحور، تبقى الكرة ثابتة. تتحرك المقاعد المزودة بنابض للحفاظ على التلامس مع الكرة من كلا الجانبين. مانع التسرب مزدوج الجوانب. عزم التشغيل ثابت ويمكن التحكم به حتى مع أقطار الثقوب الكبيرة وفئات الضغط العالي، حيث يتطلب التصميم العائم قوة تشغيل مفرطة.
صمام الكرة العائم مقابل صمام الكرة المحوري: مقارنة جنبًا إلى جنب
| ميزة | صمام كروي عائم | صمام كروي محوري |
| دعم الكرة | المقاعد تثبت الكرة في مكانها | تُثبّت المحاور الكرة ميكانيكيًا |
| آلية الإحكام | يدفع الضغط الكرة إلى المقعد الواقع في اتجاه مجرى النهر | تلامس المقاعد المزودة بنوابض الكرة من كلا الجانبين |
| نوع الختم | جانب واحد | وجهان |
| نطاق التجويف النموذجي | من DN15 إلى DN100 | DN50 وما فوق |
| فئات الضغط | الفئة 150 إلى الفئة 600 عادةً | من الفئة 150 إلى الفئة 2500 وما فوق |
| عزم التشغيل | يزداد بشكل ملحوظ مع الضغط والحجم | متسق وأقل بالنسبة للحجم المماثل |
| مدى ملاءمة الأتمتة | محركات أصغر، تكلفة أقل | مناسب بشكل أفضل لأتمتة الثقوب الكبيرة |
| يكلف | أدنى | أعلى |
| التطبيقات | خدمات عامة، مرافق، عمليات ذات أقطار صغيرة | ضغط عالٍ، قطر كبير، خط أنابيب، خدمة حيوية |
يعتمد اختيار صمام الكرة ذي المحور الدوار أو صمام الكرة العائم غالبًا على قطر التجويف وفئة الضغط. عند استخدام صمامات ذات محور دوار بأقطار أقل من 50 مم وفئة ضغط 300 وما دون، تُناسب الصمامات العائمة معظم التطبيقات بكفاءة وبتكلفة أقل. أما عند استخدام صمامات ذات محور دوار بأقطار أكبر من 100 مم أو فئة ضغط 600 وما فوق، فإن الصمامات ذات المحور الدوار هي الخيار الأمثل في أغلب الأحيان.

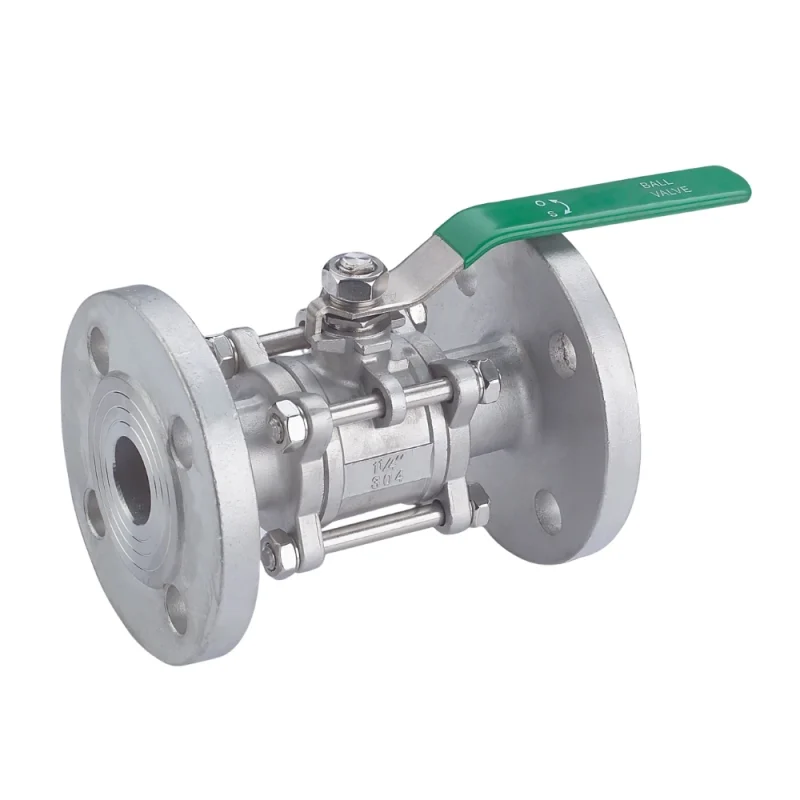

صمام كروي مزور ذو حواف مكون من 3 قطع
هذا الصمام الكروي المُطروق ذو الحواف الثلاثية مُصمم للاستخدام في الوسائط الصناعية القاسية. بفضل تصميمه المُثبت على محور وهيكله المتين، يُقلل هذا الصمام من التسرب ويتحمل صدمات الضغط، مما يجعله خيارًا موثوقًا به للمعالجة الكيميائية ومحطات الطاقة وأنظمة التحكم في السوائل.
- مقاس: DN50 – DN600
- ضغط: PN16 / PN25 / PN40 / PN64 / PN100 / PN160؛ 150 رطل – 1500 رطل
- مادة الجسم: الفولاذ المقاوم للصدأ (F304 / F316 / F316L)، الفولاذ الكربوني (A105)
- مقعد: PTFE / RPTFE / PEEK
- اتصال: RF / RTJ
- درجة حرارة: من -29 درجة مئوية إلى 121 درجة مئوية
صمامات كروية مثبتة على محور دوران: متى يجب تحديدها
تُعد صمامات الكرة هذه الخيار القياسي للعديد من الحالات المحددة.
عزل خطوط الأنابيب ذات القطر الكبير. تستخدم خطوط أنابيب نقل النفط والغاز صمامات كروية مثبتة على محاور ارتكاز بدءًا من قطر DN100 فما فوق، لأن حجم القطر وضغط التشغيل يجعلان التصميمات العائمة غير عملية. قوة التشغيل المطلوبة لتشغيل صمام كروي عائم عند هذه الأحجام والضغوط مرتفعة للغاية بحيث لا تكون مجدية اقتصاديًا.
خدمة العمليات ذات الضغط العالي. تُحدد تطبيقات مصافي النفط ومصانع الكيماويات في فئة ASME 900 وما فوق بشكل روتيني صمام الكرة المحوري بدلاً من صمام الكرة العائم لأن ترتيب المقعد المزدوج يوفر حماية أفضل للمقعد في ظل ظروف الضغط العالي المستمر.
مجموعات الصمامات الآلية. تتوافق صمامات الكرة المثبتة على محور دوران بشكل أفضل مع المشغلات الهوائية والكهربائية في التطبيقات الآلية ذات التجويف الكبير، لأن عزم الدوران المنخفض الثابت يعني أن حجم المشغل أكثر قابلية للتنبؤ. تتوفر جميع أنواع التشغيل الأربعة، اليدوية والهوائية والكهربائية والهيدروليكية، كمجموعات مجمعة في المصنع من YKY، وهي معتمدة من قبل API 6D وISO 9001، مع تشغيل دقيق باستخدام الحاسوب على أسطح الكرة والمقعد واختبار 100% قبل الشحن.
متطلبات الإحكام ثنائي الاتجاه. عندما يمكن أن ينعكس اتجاه التدفق أو عندما يحتاج الصمام إلى الإحكام ضد الضغط من كلا الجانبين، توفر صمامات الكرة المثبتة على محور دوران إحكامًا ثنائي الاتجاه متأصلًا لا يمكن للتصاميم العائمة توفيره بشكل موثوق.
قواعد تطبيق عامة لكلا التصميمين
خمس قواعد عملية تغطي معظم قرارات المشروع المتعلقة باختيار صمام الكرة العائم مقابل صمام الكرة المحوري.
في نطاق القطر DN50 وما دونه، وفي الفئة 300 وما دونها: يُعد صمام الكرة العائم مناسبًا لهذا الغرض، كما أنه أقل تكلفة. لا داعي لتحديد محور ارتكاز في هذا النطاق للاستخدام القياسي.
بالنسبة للصمامات ذات القطر DN100 وما فوق، أو من الفئة 600 وما فوق: يُنصح باستخدام صمامات كروية مثبتة على محور دوران كخيار افتراضي. وتبرر مزايا عزم الدوران ومقاومة تآكل المقعد فرق التكلفة في هذا النطاق.
تطبيقات الثقوب الكبيرة المؤتمتة: محور ارتكاز في كل مرة. يصبح تحديد حجم المشغل أكثر قابلية للتنبؤ، وتكون تكلفة التشغيل على المدى الطويل أقل لأن تآكل المقعد يقل.
خدمة ثنائية الاتجاه: محور ارتكاز. التصاميم العائمة تُحكم الإغلاق بشكل موثوق في اتجاه واحد. أما التصاميم ذات محور الارتكاز المُحكم فتتعامل مع كلا الاتجاهين.
خدمة عامة ذات قطر صغير ضمن ميزانية محدودة: العوامة. البساطة وانخفاض التكلفة هما الخيار الأمثل عندما يكون الضغط وقطر التجويف ضمن نطاق تصميم العوامة.
تُصنّع شركة YKY صمامات كروية عائمة وصمامات كروية محورية كمنتجات أساسية، مما يسمح للمشترين بالحصول على كلا النوعين من مصنع واحد لتبسيط عمليات الشراء والتوثيق في المشاريع ذات المواصفات المتعددة. كلا التصميمين متوفران من الفولاذ الكربوني., الفولاذ المقاوم للصدأ, والفولاذ السبائكي، مع توفر تصنيفات الضغط ودرجة الحرارة الكاملة عند الطلب.
الأسئلة الشائعة
ما الفرق بين صمامات الكرة ذات المحور وصمامات الكرة العائمة؟
تستخدم صمامات الكرة العائمة ضغط الخط لدفع الكرة باتجاه المقعد الموجود في اتجاه التدفق. أما صمامات الكرة المحورية، فتثبت الكرة ميكانيكيًا بواسطة محاور، بينما تتصل المقاعد المزودة بنوابض بالكرة من كلا الجانبين. وتتميز تصاميم المحاور بقدرتها على التعامل مع أقطار أكبر وضغوط أعلى مع عزم تشغيل أقل.
كيف أعرف حجم صمام التعويم الذي أحتاجه؟
قم بمطابقة قطر فتحة الصمام مع قطر فتحة الأنبوب، وتأكد من توافق فئة الضغط مع أقصى ضغط تشغيل للنظام. بالنسبة لصمامات الكرة العائمة، التزم بقطر DN100 وفئة 600 لضمان أداء موثوق. أما عند تجاوز هذه الحدود، فإن صمامات الكرة المثبتة على محور ارتكاز هي الأنسب.
أي نوع من الصمامات يتعامل بشكل عام مع انخفاض الضغط العالي بشكل أكثر فعالية؟
تتميز صمامات الكرة المثبتة على محور ارتكاز بقدرتها على التعامل مع انخفاض الضغط العالي بكفاءة أكبر. ويمنع الدعم الميكانيكي للكرة اصطدامها بمقعد الصمام في اتجاه التدفق تحت ضغط تفاضلي عالٍ، مما يقلل من تآكل المقعد ويحافظ على عزم التشغيل ضمن حدود معقولة طوال عمر خدمة الصمام.
ما هو أفضل صمام كروي؟
لا يُعدّ أيٌّ من الصمامات الكروية العائمة أو المحورية الخيار الأمثل في جميع الأحوال. تتميز الصمامات الكروية العائمة بفعاليتها من حيث التكلفة وموثوقيتها في التطبيقات ذات الأقطار الصغيرة والضغوط المتوسطة. أما الصمامات الكروية المحورية فهي الخيار الأنسب للتطبيقات ذات الأقطار الكبيرة والضغوط العالية والتطبيقات الآلية، حيث تُعدّ ثبات عزم الدوران وحماية المقعد من أهمّ العوامل.
