تتكون آلية صمام الكرة في جوهرها من كرة مصنعة بدقة عالية ذات فتحة مثقوبة تسمى المنفذ. تتصل الكرة بساق يتم تشغيلها يدويًا بواسطة المقبض أو تلقائيًا بواسطة مشغل كهربائي.
عند فتح الصمام، يكون المقبض موازياً لخط الأنابيب، مما يدل على أن الفتحة محاذية لاتجاه التدفق. يؤدي تدوير المقبض بزاوية 90 درجة إلى جعل الفتحة عمودية على اتجاه التدفق، مما يسد تماماً مرور السوائل والغازات. في هذا الوضع، تضغط مقاعد الصمام بإحكام على الكرة لمنع التسرب.
مقارنة ب الكرة الأرضية أو صمامات البوابة, تتميز صمامات الكرة، التي تتطلب عدة دورات لفتحها أو إغلاقها، بسرعة تشغيلها بمجرد ربع دورة للمقبض. كما أن آلية عملها البسيطة تقلل من عزم الدوران اللازم للتشغيل، مما يقلل من تآكل المكونات الداخلية.

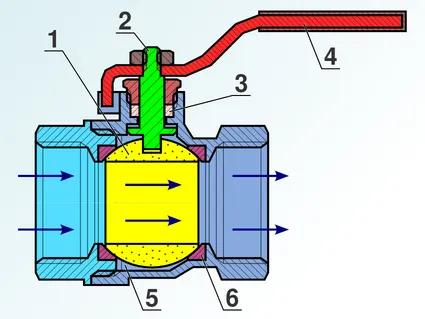

المكونات الرئيسية لصمام كروي
| عنصر | وظيفة | المواد الشائعة |
| الكرة (1) | يدور بزاوية 90 درجة ليتماشى مع مسار التدفق أو يحجبه، مما يتحكم في مرور السوائل والغازات. | الفولاذ المقاوم للصدأ، الفولاذ المطلي بالكروم |
| الساق (2) | يربط الكرة بالمقبض، وينقل قوة الدوران إلى الكرة عند تدوير المقبض. | الفولاذ المقاوم للصدأ |
| أغطية وحشوات السيقان (3) | اسمح للساق بالدوران بحرية مع التأكد من احتواء الضغط والحفاظ عليه. | مادة PTFE، الجرافيت |
| مقبض (4) | يفتح ويغلق الصمام، إما يدويًا أو تلقائيًا | مقبض فولاذي، أو مشغلات تعمل بالهواء المضغوط أو الكهرباء أو الهيدروليك |
| جسم الصمام (5) | يحتوي على جميع المكونات الداخلية، بما في ذلك الكرة والمقاعد والساق. يتحمل ضغط ودرجة حرارة الأنظمة والوسائط | السبائك، والنحاس الأصفر، والفولاذ الكربوني، والفولاذ المقاوم للصدأ المزدوج |
| عدد المقاعد (6) | اضغط على السطح الكروي لمنع أي تسرب أثناء إغلاق الصمام. | PTFE، RPTFE، معدن |
مما تتكون مقاعد صمامات الكرة
تؤثر المواد المستخدمة على تصنيف الضغط، ومقاومة درجة الحرارة، والتوافق الكيميائي، والمتانة الإجمالية للمقاعد.
مادة PTFE (بولي تترافلوروإيثيلين)
يُعدّ البولي تترافلوروإيثيلين (PTFE) المادة الأكثر شيوعًا نظرًا لانخفاض معامل احتكاكه ومقاومته الكيميائية العالية. قد يتشوه أو ينصهر عند تعرضه لفترات طويلة لضغوط ودرجات حرارة عالية. ومع ذلك، يظل مناسبًا للاستخدام في المنتجات الغذائية، والمستحضرات الصيدلانية، والمياه، والمواد الكيميائية، والتطبيقات الصناعية العامة التي تعالج السوائل النظيفة.
مادة PTFE معززة
مزيج من مادة PTFE مع مواد مالئة مثل الكربون والجرافيت والألياف الزجاجية لتعزيز مقاومة التآكل والقوة الميكانيكية. بالمقارنة مع مادة PTFE القياسية، فإن مادة RPTFE، كما هو الحال في صمام كروي ذو شفة من قطعتين YKY, يوفر قوة ضغط أكبر واستقرارًا في الأبعاد، مما يجعله مناسبًا لمعالجة النفط والغاز، والمصانع الكيميائية، وغيرها من التطبيقات الصناعية الأكثر تطلبًا.
المعادن
صُممت هذه المنتجات خصيصًا للتطبيقات التي تتطلب التعامل مع ضغوط ودرجات حرارة عالية للغاية، بالإضافة إلى المواد الكاشطة والمسببة للتآكل. تُصنع عادةً من الفولاذ المقاوم للصدأ، ثم تُغطى بمواد صلبة، مثل الستيليت أو كربيد التنجستن. وتوفر أداءً موثوقًا في عمليات معالجة البتروكيماويات، وتوليد الطاقة، وتطبيقات أنظمة البخار.
أنواع منافذ صمامات الكرة المختلفة
يشير تصميم منفذ صمام الكرة إلى كيفية تناسب قطر التجويف مع قطر الأنبوب المتصل به. يؤثر حجم المنفذ على سعة التدفق، وانخفاض الضغط، ومدى ملاءمته للتطبيقات المختلفة.
منفذ كامل
يتميز هذا التصميم بقطر داخلي يقارب أو يساوي القطر الداخلي للأنبوب. يسمح هذا التصميم بتدفق المادة عبر الصمام بأقل قدر من المقاومة، مما ينتج عنه معامل تدفق أعلى. يُعد هذا التصميم مثاليًا للتطبيقات التي تتطلب أقصى كفاءة تدفق، أو حيث تحتاج أجهزة تنظيف الأنابيب (المعروفة باسم "الخنازير") إلى المرور دون عوائق. لكن من أبرز عيوبه كبر حجم الكرة وجسم الصمام، مما يجعله أثقل وزنًا وأكثر تكلفة.
منفذ قياسي
يتميز هذا النوع بقطر داخلي أصغر من قطر الأنبوب المتصل به. يؤدي هذا الفتح المصغر إلى تقييد مسار التدفق قليلاً، مما ينتج عنه انخفاض في سعة التدفق وانخفاض معتدل في الضغط. يسمح المنفذ القياسي باستخدام كرة وجسم أصغر حجماً، مما يجعلها أخف وزناً وأقل تكلفة في التصنيع. ونتيجة لذلك، تُعدّ الأنواع ذات القطر الداخلي المصغر مثالية لمجموعة واسعة من التطبيقات التي تُعتبر فيها المساحة والوزن والتكلفة عوامل مهمة.
صمام الكرة العائم مقابل صمام الكرة المحوري
تُصنف صمامات الكرة إلى نوعين: عائمة أو محورية، وذلك بحسب طريقة تثبيت الكرة داخل جسم الصمام. ويؤثر هذا التثبيت على قدرة تحمل الضغط، وعزم التشغيل، وأداء منع التسرب.
عائم
لا تدعم الكرة سوى ساق الصمام ومقعده، مما يسمح لها بالتحرك نحو المقعد السفلي لإحكام إغلاق الصمام بالضغط عليه. ومع ذلك، يزداد عزم التشغيل مع ارتفاع الضغط وزيادة حجم الصمام.
المبرم مرتكز الدوران
تُثبّت الكرة بإحكام في مكانها بواسطة دعامات علوية وسفلية إضافية. وبدلاً من أن تتحرك الكرة من تلقاء نفسها، تُدعّم المقاعد أو المحاور بالضغط أو بنابض لإحكام الإغلاق. هذا التصميم أكثر موثوقية للتطبيقات ذات الضغط العالي والقطر الأكبر.
عند المقارنة صمامات كروية عائمة مقابل صمامات كروية محورية, يتم تحديد الملاءمة الأفضل من خلال الضغط وحجم التطبيق.
شرح آلية عمل صمام الكرة
تُمكّن آلية الجذع والمقبض من تشغيل الكرة عن طريق نقل الحركة الدورانية. تتميز معظم صمامات الكرة بنظام مقاوم للانفجار، وهو الخيار الأكثر أمانًا لأنه يُدخل من داخل جسم الصمام ويمنع خروج الكرة تحت الضغط.
التشغيل اليدوي
هذا يعني تشغيل صمام الكرة باستخدام المقبض. عندما يكون المقبض موازياً لخط الأنابيب، يكون الصمام مفتوحاً. وعندما يكون عمودياً عليه، يكون الصمام مغلقاً. يتيح تصميم ربع الدورة تشغيلاً بسيطاً وسريعاً.
التشغيل الآلي
عندما تُجهز صمامات الكرة بمشغلات كهربائية أو هوائية بدلاً من المقبض اليدوي، يمكن تشغيلها عن بُعد أو تلقائيًا. وهذا يُحسّن كفاءة التشغيل ودقة التدفق وسهولة دمجها مع العمليات الآلية.
تأتي صمامات الكرة بتكوينات مختلفة، ليس فقط من حيث حجم المنفذ أو طريقة تركيب الكرة. يمكن تصنيفها أيضًا إلى صمامات كرة ثنائية الاتجاه وصمامات كرة ثلاثية الاتجاه، وذلك بناءً على اتجاه مسارات التدفق ومساراتها. اعثر على إجابات مفصلة ومفيدة لأسئلة أخرى مثل "كيف يعمل صمام الكرة ثنائي الاتجاه؟" و"“ما هو صمام الكرة ثنائي الاتجاه؟”"على مدونة YKY Valve أو عن طريق الدردشة مع ممثل YKY Valve".
يتميز صمام الكرة الملولب ثنائي القطع بتصميم من قطعتين لسهولة التركيب وإحكام الإغلاق الموثوق. يُستخدم على نطاق واسع في معالجة المياه، وأنظمة التدفئة والتهوية وتكييف الهواء، وتطبيقات البتروكيماويات.
استكشاف المنتج
الأسئلة الشائعة
هل يمكن أن يتعطل صمام الكرة؟
نعم، يمكن ذلك، ولكن اختيار مادة وتصميم صمام الكرة المناسبين من شركة مصنعة موثوقة مثل YKY Valve يقلل من الصيانة اللازمة. كما أن الفحوصات الدورية والتشحيم المناسب يقللان من التآكل ويمنعان التلف.
لماذا تُصمم صمامات الكرة بكرات كاملة؟
ليست كل صمامات الكرة مصممة بكرات كاملة، لكنها التصميم الأكثر شيوعًا نظرًا للتلامس المتوازن مع المقاعد، ومسار التدفق الأكثر سلاسة، والدوران ربع دورة، والقدرة على التعامل مع الضغط الداخلي بشكل أكبر، والإغلاق المحكم والمتسق.
كيف يعمل صمام الكرة ذو المشغل الكهربائي؟
عند تلقي إشارة تحكم، يقوم المحرك الكهربائي بتشغيل علبة التروس المخفضة لتوليد عزم دوران كافٍ لتدوير الجذع والكرة بزاوية 90 درجة بين وضعيتي الفتح والإغلاق. تعمل محددات داخلية على إيقاف المحرك عند نهاية شوط الحركة، ولكن بعض المشغلات توفر أيضًا تغذية راجعة للموضع ووظائف تحكم يدوي.
