ما هو الفرق بين صمام البوابة الساق الصاعد والساق غير الصاعد؟

صمامات البوابة من أكثر أنواع الصمامات شيوعًا للتحكم في التشغيل/الإيقاف في خطوط الأنابيب. مع أن وظيفتها الرئيسية ثابتة، إلا أن تصميم ساقها قد يختلف اختلافًا كبيرًا بين شكلي الساق الصاعد وغير الصاعد. يساعد فهم الفرق بين هذين النوعين المهندسين ومشغلي المصانع وأخصائيي المشتريات على اختيار الصمام المناسب لمتطلبات أنظمتهم.

في هذا الدليل، سنقوم بتفصيل صمام البوابة الساق الصاعدة مقابل الساق غير الصاعدة المقارنة من حيث البنية والتشغيل والتطبيقات المثالية.

فهم تصميم ساق صمام البوابة

قبل مقارنة الاثنين، من المهم فهم وظيفة الساق. يربط الساق عجلة اليد أو المُشغِّل ببوابة الصمام، وينقل عزم الدوران لرفع أو خفض البوابة عند فتح الصمام أو إغلاقه.¹

هناك نوعان رئيسيان من تكوينات الجذع:

• صمام البوابة ذو الساق المرتفعة (OS&Y) - تصميم "البرغي الخارجي والنير"
• صمام البوابة ذو الساق غير المرتفعة (NRS) - تصميم الساق الملولبة الداخلية

يقدم كل نوع مزايا ميكانيكية وتشغيلية محددة، وذلك حسب مساحة التركيب، والرؤية، ومتطلبات الصيانة. تشمل مجموعتنا الكاملة كلاً من: صمام بوابة API و صمام بوابة GB خيارات في كلا تكوينات الجذع.

صمام بوابة API (OS&Y)

يتميز بتصميم ساق مرتفع لمؤشر بصري واضح. مثالي لتطبيقات النفط والغاز التي تتطلب الامتثال لمعايير API 600 والسلامة.

استكشاف معيار API

صمام بوابة GB

صمامات البوابة القياسية البريطانية القوية متوفرة في تكوينات مختلفة، ومناسبة لمعالجة المياه وخطوط الأنابيب الصناعية.

استكشف معيار GB

صمام بوابة الساق الصاعدة

ما هو صمام البوابة الجذعي المرتفع؟

صمام البوابة ذو الساق الصاعدة، والمعروف أيضًا باسم صمام البوابة OS&Y، يتميز بساق يتحرك لأعلى أو لأسفل أثناء تشغيل الصمام. تقع خيوط الساق خارج جسم الصمام، وتكون مرئية فوق نير الصمام عند فتحه.²

كيف يعمل

عند تدوير عجلة اليد، تدور خيوط الساق عبر صمولة ثابتة في نير الصمام، مما يؤدي إلى ارتفاع الساق والبوابة معًا. تُعطي هذه الحركة مؤشرًا بصريًا على ما إذا كان الصمام مفتوحًا أم مغلقًا.

الميزات الرئيسية

• يرتفع الجذع عند فتح الصمام
• البوابة والجذع يتحركان معًا
• موضع الجذع المرئي لسهولة المراقبة
• يتطلب مساحة تثبيت رأسية أكبر

المزايا

• فحص بصري سهل: يمكن للمشغلين معرفة ما إذا كان الصمام مفتوحًا أم مغلقًا بسرعة.
• تشغيل سلس: تمنع الخيوط الخارجية ملامسة السوائل، مما يقلل من التآكل والتآكل.³
• مثالي للأنظمة الخارجية والحرجة: شائع في الحماية من الحرائق، ومحطات النفط والغاز، ومحطات الطاقة.

العيوب

• يحتاج إلى مزيد من الخلوص الرأسي
• قد تتطلب خيوط الساق المكشوفة التشحيم والحماية بشكل منتظم

صمام بوابة ذو ساق غير صاعد

ما هو صمام البوابة ذو الجذع غير المرتفع؟

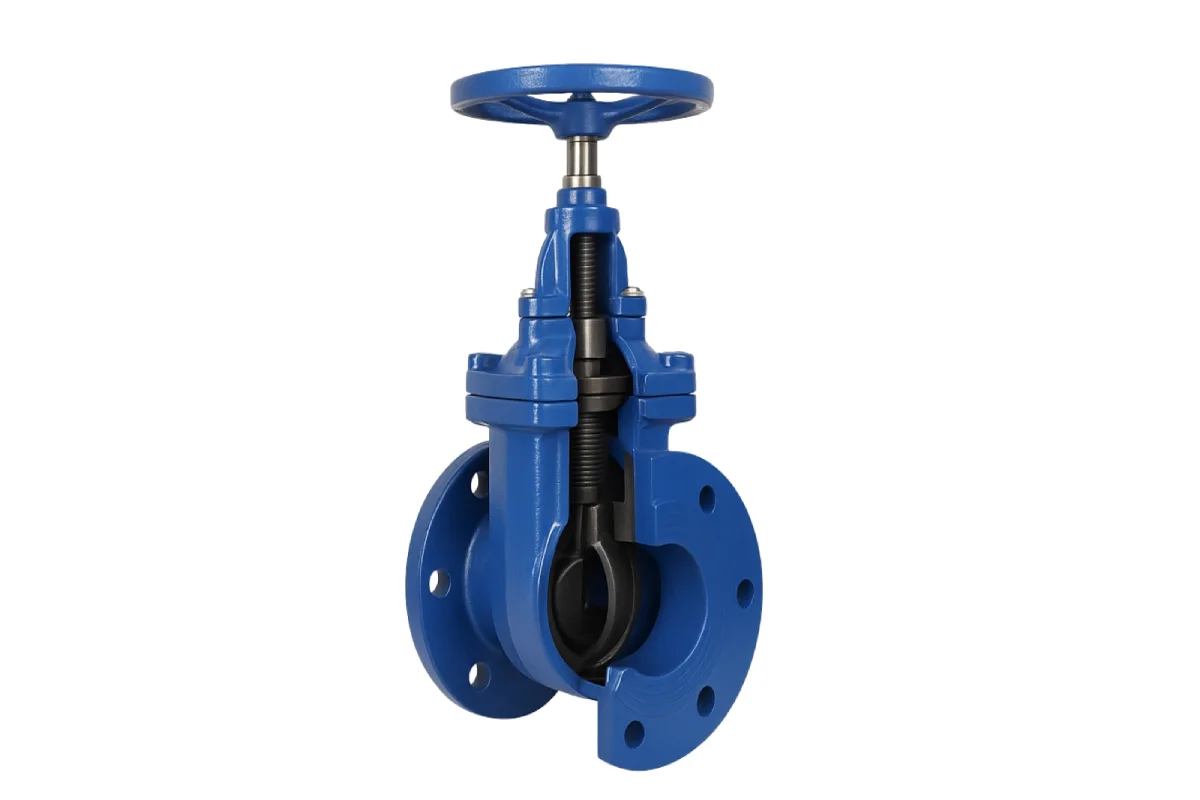

صمام البوابة ذو الساق غير الصاعدة (NRS) يحتوي على خيوط ساق داخل جسم الصمام. تتحرك البوابة لأعلى ولأسفل على طول الساق، لكن الساق نفسها تبقى ثابتة.

كيف يعمل

عند تشغيله، يدور الساق في مكانه، مما يُحرك البوابة داخليًا دون أن يتجاوز عجلة اليد. ولأن الساق لا يرتفع، يتميز هذا التصميم بصغر حجمه ومثاليته للتركيبات في المساحات المحدودة.

الميزات الرئيسية

• لا يرتفع الجذع أثناء العملية
• تصميم مضغوط ومغلق
• لا توجد حركة جذعية خارجية
• مناسب للمساحات تحت الأرض أو الضيقة

المزايا

• تصميم موفر للمساحة: مثالي لأنابيب المياه تحت الأرض والتركيبات الضيقة.
• الخيوط المحمية: توجد خيوط الساق داخل جسم الصمام، محمية من الغبار أو التلف الخارجي.
• صيانة منخفضة: يعني تعرض المعدن بشكل أقل مشكلات تآكل أقل في بيئات معينة.

العيوب

• لا يوجد مؤشر مرئي لموضع الصمام
• قد تتآكل الخيوط الداخلية بشكل أسرع في الوسائط ذات الاضطرابات العالية

صمام البوابة ذو الساق الصاعدة مقابل الساق غير الصاعدة: الاختلافات الرئيسية

التطبيقات والاستخدام الصناعي

الاختيار بين صمام البوابة الساق الصاعدة مقابل الساق غير الصاعدة يعتمد ذلك على بيئة العمل لديك وإمكانية الوصول إلى الصيانة.

تُستخدم صمامات البوابة ذات الجذع المرتفع عادةً في:

• أنظمة الحماية من الحرائق والرشاشات
• مرافق توليد الطاقة
• مصانع معالجة النفط والغاز (انظر أيضًا ما هو صمام البوابة API 600؟)
• العمليات الكيميائية والتكرير

صمامات البوابة ذات الجذع غير المرتفع هي المفضلة لـ:

• خطوط الأنابيب تحت الأرض أو المدفونة
• أنظمة المياه والصرف الصحي البلدية
• غرف التدفئة والتهوية وتكييف الهواء والميكانيكا المدمجة
• الصناعات البحرية وبناء السفن

صمام البوابة OS&Y مقابل صمام البوابة ذو الساق غير الصاعدة

تسلط المقارنة بين صمام البوابة OS&Y والساق غير المرتفعة الضوء على نقطة رئيسية واحدة: الرؤية مقابل الاكتناز.

إذا كنت بحاجة إلى إشارة واضحة للفتح/الإغلاق ويمكنك توفير مساحة تثبيت إضافية، فانتقل إلى تصميم الجذع المتصاعد.

إذا كانت قيود المساحة أو الوضع تحت الأرض من الأولويات، فإن تصميم الجذع غير المرتفع يوفر التطبيق العملي دون المساس بالوظائف.4 للحصول على أداء طويل الأمد، يعد اختبار الصمام الشامل المناسب وضمان الجودة أمرًا بالغ الأهمية بغض النظر عن نوع الجذع.

خاتمة

يساعد فهم الفرق بين تصميم صمام البوابة ذي الساق الصاعدة وغير الصاعدة على ضمان الاختيار الأمثل لتخطيط نظامك واحتياجات السلامة والصيانة. كلاهما يؤدي نفس الغرض، لكنهما يلبيان ظروف تشغيل مختلفة.

سواء كنت تحتاج إلى مراقبة سهلة أو تركيب مضغوط، فإن اختيار تصميم صمام البوابة المناسب سيضمن الكفاءة والسلامة وطول عمر الخدمة.

هل تبحث عن صمامات بوابة عالية الجودة لمشروعك القادم؟

اتصل بـ YKY Valve اليوم للحصول على توصيات الخبراء والدعم الفني لاختيار تكوين الصمام المثالي لتطبيقك.

النقاط الرئيسية

• توفر صمامات البوابة ذات الجذع المرتفع (OS&Y) تشغيلًا مرئيًا ولكنها تتطلب مساحة رأسية أكبر.
• صمامات البوابة ذات الجذع غير المرتفع هي صمامات مدمجة ومثالية للاستخدام تحت الأرض.
• يعتمد الاختيار الصحيح على مدى توفر المساحة والرؤية وسهولة الصيانة.

الأسئلة الشائعة

س1: ماذا يعني OS&Y في صمامات البوابة؟

ج1: OS&Y تعني "البرغي الخارجي والنير". يشير هذا المصطلح إلى صمام بوابة جذع صاعد يتحرك فيه الجذع والبوابة معًا، مما يوفر مؤشرًا مرئيًا للموضع.

س2: ما هو الأفضل: صمام البوابة ذو الساق الصاعدة أم صمام البوابة ذو الساق غير الصاعدة؟

ج٢: لا يوجد أيٌّ منهما أفضل من الآخر، فالأمر يعتمد على تطبيقك. تُعدّ صمامات الساق الصاعدة مثاليةً لسهولة المراقبة، بينما تُناسب صمامات الساق غير الصاعدة المساحات الضيقة أو تحت الأرض.

س3: هل يمكن استخدام كلا النوعين لنفس تصنيفات الضغط؟

ج٣: نعم. يُمكن تصنيع كلا التصميمين لنفس فئات الضغط والمواد، بما يتوافق مع معايير مثل API 600 أو DIN.

س4: كيف يمكنني تحديد نوع ساق صمام البوابة؟

ج٤: إذا تحرك الساق بشكل واضح لأعلى عند الفتح، فهو صمام ساق صاعد. إذا بقي ثابتًا، فهو صمام ساق غير صاعد.

س5: هل صمامات البوابة ذات الجذع المرتفع أكثر تكلفة؟

ج٥: عمومًا، نعم. قد تكون تكلفة صمامات الساق الصاعدة أعلى قليلًا بسبب المواد الإضافية والمكونات الخارجية مثل النير. ومع ذلك، فهي توفر سهولة في التشغيل ووضوحًا في الصيانة.
