في الصناعات التي تعمل تحت إجهاد حراري شديد وضغط عالٍ، يُعد اختيار صمام بوابة عالي الحرارة يُعدّ ذلك ضروريًا للحفاظ على سلامة النظام وأدائه. فعندما لا تكون الصمامات مصممة لتحمل درجة حرارة التشغيل، ستظهر مشاكل مثل التشققات والتسريبات وعدم كفاءة التحكم في التدفق، مما قد يتسبب في توقفات مكلفة ومخاطر.
يُولي المهندسون أهمية قصوى لسلامة المواد وإحكام الإغلاق أثناء عملية الاختيار. تتناول هذه المقالة المتطلبات الفنية لصمام البوابة عالي الحرارة، بما في ذلك المعايير، والمواد المستخدمة مثل صمام البوابة WC6، وأنماط الأعطال الشائعة.
ما هو صمام الحرارة العالية؟
صُمم صمام عالي الحرارة بمواد وبنية خاصة ليعمل بكفاءة تتجاوز حدود خدمة الصمامات القياسية، وخاصة في ظل درجات حرارة شديدة تتجاوز درجة حرارة المعدن العادي أو قدرات منع التسرب.
لمساعدة المهندسين والعملاء على الاختيار الأمثل، يقوم العديد من المصنّعين وهيئات التقييس بتقسيم خدمات درجات الحرارة العالية إلى فئات. وتُعدّ هذه الفئات بمثابة دليل عملي لمطابقة التصاميم والمواد مع نطاقات درجات الحرارة.
درجة حرارة منخفضة (على سبيل المثال، من 330 درجة مئوية إلى 425 درجة مئوية تقريبًا)
يبدأ هذا النطاق عندما تتجاوز درجات حرارة التشغيل قدرة مواد منع التسرب اللينة والفولاذ الكربوني القياسي على تحملها. على سبيل المثال، يُستخدم صمام ذو درجة حرارة منخفضة عند نطاقات تتراوح بين 325 درجة مئوية و425 درجة مئوية.
في هذه الحالات، قد تستخدم الصمامات مواد مثل WCB أو A105 أو الفولاذ منخفض السبائك، ولكن بتصميمات أكثر قوة ومتانة للساق والحشوة والمقاعد لتحمل إجهاد درجة الحرارة العالية.
الفئة الأولى إلى الثالثة درجات حرارة عالية (على سبيل المثال من 425 درجة مئوية إلى 730 درجة مئوية تقريبًا)
عندما تصل درجات الحرارة إلى 425 درجة مئوية إلى 730 درجة مئوية، تندرج التطبيقات ضمن فئات درجات الحرارة العالية من الأولى إلى الثالثة: الفئة الأولى (425-550 درجة مئوية)، والفئة الثانية (550-650 درجة مئوية)، والفئة الثالثة (650-730 درجة مئوية).

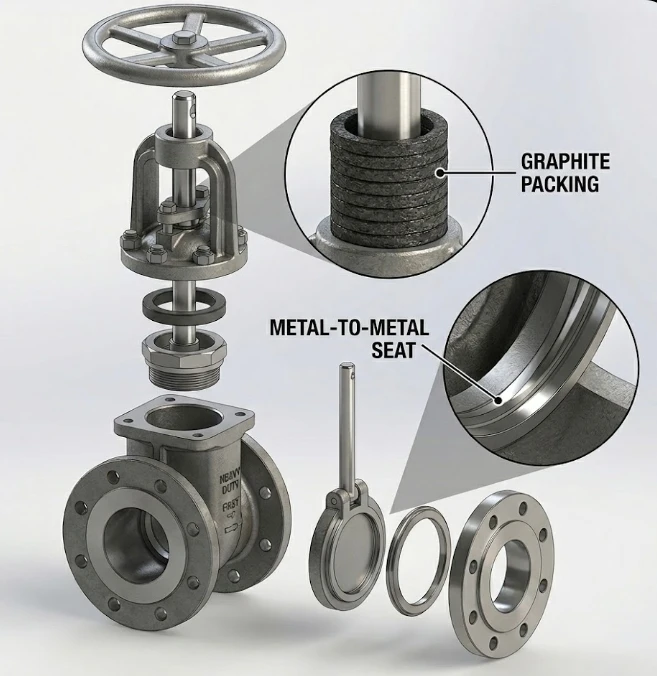

ضمن نطاقات درجات الحرارة هذه، تُصنع الصمامات غالبًا من سبائك مقاومة للحرارة مثل WC6 وWC9 وCF8M. كما تتجه أنظمة منع التسرب نحو استخدام مقاعد معدنية وحشوات من الجرافيت لتحمل الخدمة المستمرة في درجات حرارة عالية.
درجات حرارة قصوى ومحددة للتطبيقات (أعلى من 730 درجة مئوية)
عند درجات حرارة أعلى من 730 درجة مئوية (وأحيانًا أعلى من 816 درجة مئوية في المعايير الصينية للفئة الرابعة/الخامسة)، تبدأ درجات الحرارة في تحدي كل من المواد والسلامة الهيكلية العامة تحت الحمل.
في هذا المستوى، تتطلب الصمامات تصاميم متخصصة كأغلفة التبريد والعزل والسبائك المتطورة والتصنيع حسب الطلب. لا يمكن للصمامات القياسية العمل بكفاءة دون هذه التعديلات. في فئة الخدمة الخامسة، قد يكون العزل أو التبريد بالماء ضروريًا، وغالبًا ما تُستخدم سبائك فائقة أساسها النيكل مثل إنكونيل أو HK-30/HK-40، مع الاستغناء التام عن المقاعد المرنة.
مواد صمامات درجات الحرارة العالية: جدول مقارنة
| مواد | الدرجات العامة | فوائد | القيود |
| الفولاذ الكربوني والفولاذ منخفض السبائك (درجات حرارة تصل إلى ~600 درجة مئوية) | الفولاذ منخفض السبائك WCB (ASTM A216) مثل WC6 و WC9 (سبائك مصبوبة) | مقاومة جيدة للزحف، مناسبة لمختلف الوسائط طالما أنها معتمدة | عند الاقتراب من درجة حرارة 550-600 درجة مئوية، تتقلص هوامش الأداء؛ وقد يلزم خفض القدرة وتحسين نظام منع التسرب. |
| الفولاذ المقاوم للصدأ (درجات حرارة تصل إلى 800 درجة مئوية تقريبًا) | تُستخدم أنواع الفولاذ المقاوم للصدأ الأوستنيتي مثل 316H و310S وCF8M في درجات الحرارة العالية | مقاومة أفضل للتآكل، وقوة زحف أعلى، وأداء أفضل على المدى الطويل | يتحمل درجات حرارة تصل إلى 800 درجة مئوية. بعد ذلك، ترتفع التكاليف، وعادةً ما تكون هناك حاجة إلى سبائك فائقة. |
| سبائك فائقة أساسها النيكل (درجات حرارة قصوى) | إنكونيل (مثل إنكونيل 600) يتحمل درجات حرارة تصل إلى 1093 درجة مئوية (2000 درجة فهرنهايت) في الهواء وفي أجواء الاحتراق | يحافظ على قوته، ويقاوم الزحف والتأكسد بشكل يفوق المواد الأخرى | مكلفة، وتحتاج إلى تصنيع وفحص متخصصين |
المعايير الأساسية لـ صمام بوابة محطة توليد الطاقةs
يجب أن تتوافق صمامات البوابات لمحطات الطاقة مع معايير ASME B16.34. يحدد هذا المعيار متطلبات تصنيفات الضغط ودرجة الحرارة، والمواد، والأبعاد، والفحص غير المتلف، والاختبارات لمختلف الصمامات. كما يضمن قدرة الغلاف على تحمل القوى الداخلية دون تشقق أو تسريب.
API 600 يُعد هذا معيارًا أساسيًا آخر لصمامات البوابات شديدة التحمل. فهو يحدد سمك الجدار وأقطار ساق الصمام للتطبيقات الصناعية، مما يضمن أن الصمام يمكن أن يدوم لسنوات عديدة في البيئات القاسية.
في الوقت نفسه، غالباً ما تتبع المصانع الأوروبية معايير DIN أو EN لتوافق المواد. وتُعد هذه الشهادات من الخطوات الأساسية في عمليات الشراء الفنية، لضمان استيفاء متطلبات السلامة في مختلف مناطق التصنيع.
تُعدّ بروتوكولات الاختبار مثل API 598 إلزامية أيضاً لصمامات البوابات ذات درجات الحرارة العالية للتحقق من تسرب المقعد وسلامة الغلاف تحت الضغط. ويُعدّ اجتياز هذه الفحوصات أمراً بالغ الأهمية قبل التركيب في نظام التوربينات البخارية.
صمامات البوابة الفولاذية ذات الغطاء المثبت بالمسامير لصناعات البترول والغاز الطبيعي، مصممة للأداء الموثوق به في الظروف القاسية.
استكشاف المنتج
شائع أعطال الصمامات في محطات توليد الطاقة
يُعدّ التصلب الحراري أكثر أعطال الصمامات شيوعاً في العديد من محطات توليد الطاقة. يحدث هذا عندما يُغلق الصمام وهو ساخن، ثم يبرد. يسمح هذا للمعدن بالانكماش وتثبيت الوتد بإحكام في مقعده.
تُعدّ تسريبات مواد حشو الصمامات مشكلة رئيسية أخرى في أنظمة الضغط العالي. فالحرارة تتسبب في جفاف مواد الحشو وفقدانها لخاصية الإحكام. ويمكن الحدّ من هذا الخطر تحديداً من خلال الصيانة الدورية واستخدام مواد حشو مصنوعة من الجرافيت.
علاوة على ذلك، يحدث التآكل عندما يحمل البخار عالي السرعة قطرات ماء صغيرة. تعمل هذه القطرات كأوراق الصنفرة على الأسطح الداخلية للصمام، مُحدثةً أخاديد صغيرة تمنع الإغلاق المحكم. في الوقت نفسه، قد يؤدي الإجهاد الناتج عن التآكل إلى تشققات مفاجئة في جسم الصمام. يُعد رصد التغيرات الحرارية العابرة أمرًا ضروريًا لتوقع العمر المتبقي للأجهزة.
خاتمة
صمام البوابة عالي الحرارة هو مكون متخصص مصمم للعمل في بيئات محطات الطاقة ذات الظروف القاسية. يعتمد التشغيل الناجح على اختيار المواد المناسبة، والالتزام الصارم بالمعايير، وفهم مخاطر الأعطال. كل ذلك يضمن سلامة نظام البخار بأكمله.
توفر YKY مجموعة واسعة من صمامات البوابة التي تخضع لاختبارات ضغط صارمة لضمان سلامة غلاف ومقعد صمام 100%. نتبع أنظمة جودة صارمة مثل ISO9001، API، GB، DIN، وJIS, كما يشمل نظام إدارة الجودة لدينا إمكانية تتبع المواد واختبار السماكة لمنع فشل الصمامات في محطات الطاقة.
بفضل خبرتنا وتركيزنا على التصنيع الفعال من حيث التكلفة، توفر YKY حلولاً متينة للإعدادات ذات درجات الحرارة العالية.
