القاعدة المهمة في اختيار المادة المناسبة لـ صمام البوابة بالنسبة لخدمة الزيت، فإن الأولوية تكمن في تحديد مدى توافقها مع متطلبات الضغط ودرجة الحرارة وأنواع السوائل.
وذلك لأن اختيار المواد لا يؤثر فقط على مدة بقاء الصمام ومدى جودة إحكام إغلاقه، ولكنه يعرض النظام بأكمله للخطر، خاصة إذا كان هناك عدم تطابق في الاستخدام المقصود.

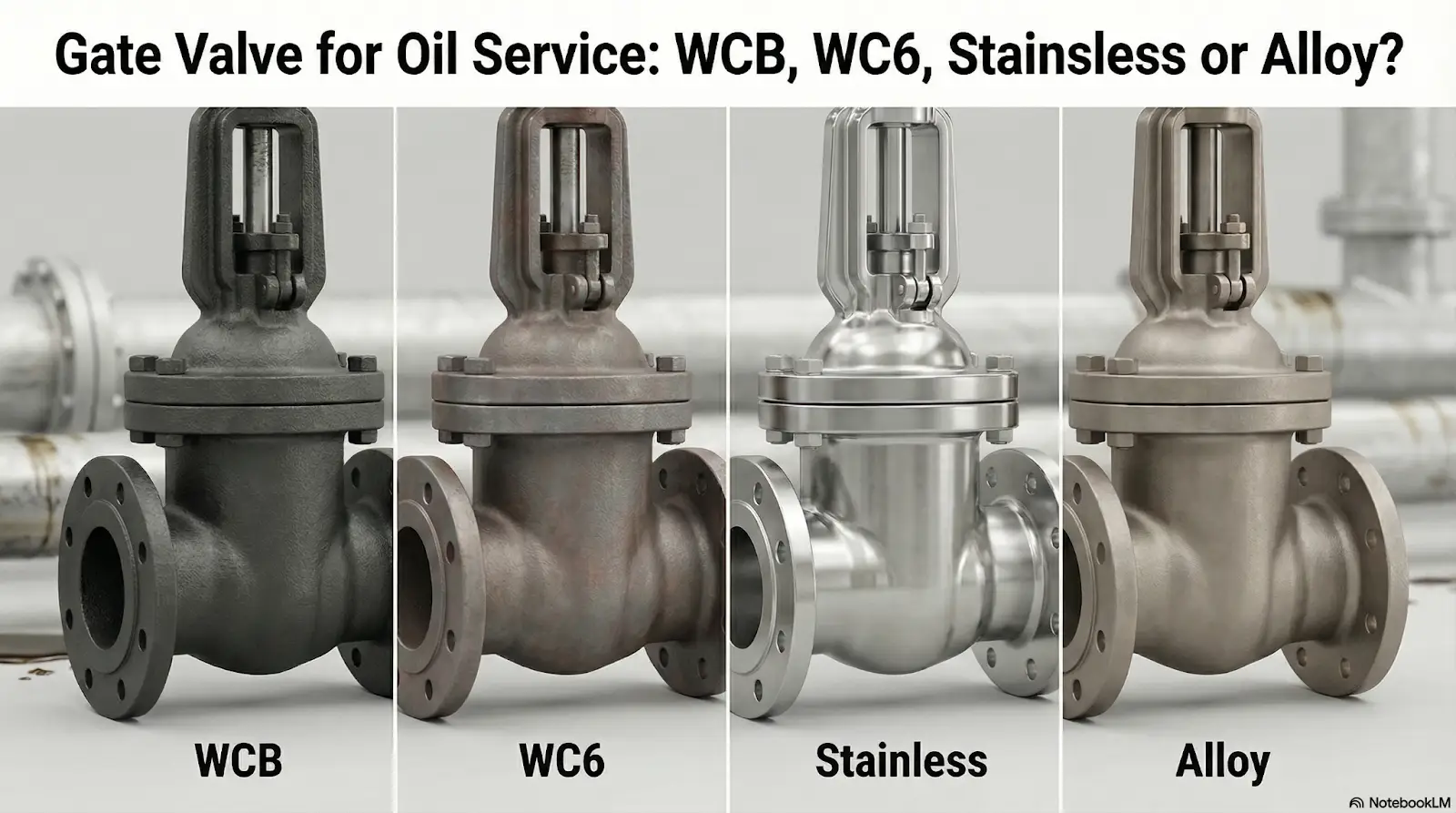

إذن، تابع القراءة. يشرح هذا الدليل كيفية مقارنة WCB وWC6، من بين خيارات أخرى. كما يُسلط الضوء على مكانة كل خيار في تطبيقات النفط والغاز الحقيقية.
ما هي المادة المستخدمة في صمامات البوابة؟
تُصنع صمامات البوابة باستخدام معادن مصممة خصيصاً لتحقيق القوة والمتانة. يجب أن يتحمل جسم الصمام وأجزاؤه الداخلية الضغط ودرجة الحرارة وتركيب السوائل الكيميائي.
تشمل المواد الشائعة الفولاذ الكربوني، والفولاذ السبائكي، والفولاذ المقاوم للصدأ، حيث يأتي كل منها بمستوى مختلف من المقاومة والأداء.
لكن في أنظمة الزيت، تذكر أن الهدف هو الحفاظ على منع التسرب، ومنع التآكل، وضمان عمر خدمة طويل.
ماذا تعني عبارة WCB على صمام البوابة؟
مجلس العمال العالمي يشير مصطلح (أو الفولاذ المصبوب القابل للحام، الدرجة ب) إلى الفولاذ الكربوني المصبوب، وهو مادة شائعة الاستخدام في أنظمة خطوط الأنابيب. ويُعرف بتوازنه بين القوة والتكلفة.
صمام البوابة WCB مناسب لظروف التشغيل القياسية. وهو يعمل بكفاءة في خطوط الأنابيب التي تنقل النفط النظيف أو المعالج بشكل طفيف.
هذه المادة سهلة التصنيع ومتوفرة على نطاق واسع، مما يجعلها خيارًا شائعًا في العديد من التركيبات.
لماذا يُستخدم WCB مع الزيت ذي درجة الحرارة العادية؟
يؤدي WCB وظيفته على النحو الأمثل في ظل درجات حرارة وضغط معتدلين. فهو يوفر قوة ميكانيكية ثابتة وإحكامًا متسقًا.
مع ذلك، فهو لا يتحمل السوائل القوية أو درجات الحرارة العالية بشكل جيد. في البيئات المسببة للتآكل، قد يتطلب حماية أو طلاءً إضافياً.
بالنسبة لنقل النفط الخام القياسي، يظل نظام النقل بالسكك الحديدية خيارًا عمليًا وفعالًا من حيث التكلفة.
متى يتم اختيار WC6 لدرجات الحرارة والضغط العاليين؟
يُعدّ WC6 فولاذًا سبيكيًا مصممًا لتحمل الظروف القاسية. يحتوي على الكروم والموليبدينوم، مما يُحسّن من قوته عند درجات الحرارة العالية.
أ صمام بوابة WC6 يُستخدم هذا النوع من المواد غالباً في الأنظمة التي ترتفع فيها درجات الحرارة والضغط. وهو يحافظ على سلامة الهيكل حتى في ظل الإجهاد الحراري.
وهذا يجعله مناسبًا لخطوط الأنابيب الساخنة ووحدات المعالجة حيث قد لا يؤدي الفولاذ الكربوني أداءً جيدًا.
دليل سريع: مقارنة مواد الصمامات في مختلف الظروف
| مادة | نطاق درجة الحرارة | مقاومة كبريتيد الهيدروجين | مقاومة التآكل | مستوى التكلفة |
| WCB (الفولاذ الكربوني المصبوب) | معتدل | قليل | منخفض إلى متوسط | قليل |
| WC6 (فولاذ سبيكي) | عالي | معتدل | معتدل | واسطة |
| الفولاذ المقاوم للصدأ | متوسط إلى مرتفع | عالي | عالي | عالي |
| سبيكة النيكل | مرتفع جداً | مرتفع جداً | مرتفع جداً | مرتفع جداً |
| فولاذ مصبوب من معهد البترول الأمريكي | متوسط إلى مرتفع | يعتمد على الصف | يعتمد على المادة | واسطة |
| فولاذ مطروق من معهد البترول الأمريكي | عالي | يعتمد على الصف | يعتمد على المادة | متوسط إلى مرتفع |
بيئات النفط المسببة للتآكل
يُختار الفولاذ المقاوم للصدأ عندما تكون مقاومة التآكل أمراً بالغ الأهمية. ويمكن لصمام البوابة المصنوع من الفولاذ المقاوم للصدأ أن يتحمل التعرض للمواد الكيميائية القاسية والرطوبة.
يُستخدم هذا النوع من النفط بشكل شائع في البيئات البحرية وفي خطوط الأنابيب التي تنقل النفط الخام الحامض. وتساعد مقاومته للصدأ على إطالة عمره التشغيلي، على الرغم من أنه أغلى ثمناً قليلاً.
ظروف غنية بالكبريت وحمضية
في بيئات النفط القاسية، يلزم استخدام مواد أقوى. يوفر صمام البوابة المصنوع من سبائك النيكل حماية متقدمة.
تقاوم هذه السبائك التلف الناتج عن كبريتيد الهيدروجين والسوائل الحمضية. كما أنها تعمل بشكل جيد في ظل درجات حرارة مرتفعة.
يُستخدم هذا النوع من المواد غالبًا في الأنظمة الحساسة التي لا يمكن التسامح مع أي عطل فيها.
خيارات أخرى: الفولاذ المصبوب وفقًا لمعايير API والفولاذ المطروق
تخضع أنظمة النفط والغاز لمعايير صارمة لضمان السلامة والاتساق. وتُستخدم صمامات البوابة المصنوعة من الفولاذ المصبوب وفقًا لمعايير معهد البترول الأمريكي (API) بشكل شائع للأحجام الكبيرة والتطبيقات العامة.
تتيح عملية الصب إمكانية إنتاج أشكال معقدة، وغالبًا ما تكون أكثر فعالية من حيث التكلفة بالنسبة للصمامات الكبيرة. وتُستخدم هذه الصمامات على نطاق واسع في شبكات خطوط الأنابيب.
تُستخدم صمامات البوابة المصنوعة من الفولاذ المطروق وفقًا لمعايير API عادةً للأحجام الصغيرة وتصنيفات الضغط العالية. يُحسّن التشكيل بالدق من المتانة ويقلل من العيوب الداخلية.
كلا النوعين مهمان في أنظمة النفط، ويعتمد الاختيار على الحجم والضغط ومتطلبات التطبيق.
مجموعة صمام البوابة الموصى بها للنفط الخام
لا يقتصر اختيار المواد على جسم الصمام فقط. الأجزاء الداخلية, وتلعب هذه العوامل، المعروفة باسم "الضبط"، دورًا رئيسيًا في الأداء.
في معظم الأحيان، يتضمن ذلك أيضًا أسطحًا صلبة، مما يساعد على مقاومة التآكل الناتج عن الجزيئات الموجودة في السائل.
في الظروف المسببة للتآكل، قد يكون من الضروري أيضاً استخدام حواف من الفولاذ المقاوم للصدأ أو السبائك.
الموازنة بين السلامة والتكلفة في اختيار المواد
يُعد اختيار المواد دائمًا مسألة توازن بين السلامة والتكلفة. قد تعمل المواد الأقل تكلفة في الظروف البسيطة، لكنها تفشل في البيئات القاسية.
في الوقت نفسه، تزيد المواد عالية الجودة من التكلفة الأولية، لكنها تقلل من الصيانة والمخاطر. وفي أنظمة النفط، غالباً ما تفوق الجودة الإجمالية الوفورات الأولية.
إن دور صمام البوابة للزيت ليس فقط عزل التدفق، بل القيام بذلك بأمان على مر الزمن.
مصنعي الصمامات توفر الخيارات التي تجمع بين الفولاذ المصبوب وفقًا لمعايير API والفولاذ المطروق مرونةً كبيرة، مما يسمح للمهندسين بمطابقة المواد مع احتياجات التشغيل المحددة.
أفكار ختامية حول اختيار المادة المناسبة
في مجال خدمات النفط، حيث يكون النظام البيئي قاسياً، تعتبر مواد الصمامات قراراً محورياً.
باختصار:
- يُعدّ نظام تعويض العمال (WCB) مناسبًا للظروف القياسية.
- يتحمل WC6 درجات حرارة وضغطًا أعلى.
- يوفر الفولاذ المقاوم للصدأ الحماية في البيئات المسببة للتآكل.
- تُستخدم المواد المصنوعة من السبائك في التطبيقات الأكثر تطلبًا.
للحصول على حلول مواد مخصصة،, اتصل بنا للمزيد من المعلومات.
