المعيار هو الإطار العالمي الذي يحدد كيفية تصميم صمامات خطوط الأنابيب واختبارها واستخدامها بأمان. وهو ينطبق على الصمامات المُركّبة في خطوط أنابيب النفط والغاز والمياه والمواد الكيميائية. تشرح هذه المقالة المواصفات بوضوح. ستتعرف على كيفية عمل صمامات خطوط الأنابيب، وأهمية الاختبار، وكيف يدعم المصنّعون أنظمة آمنة. في نهاية المقالة، ستفهم أنواع الصمامات، وحدود الضغط، واحتياجات الفحص، وأساسيات التوريد.
ما هو API 6D؟
API 6D هي مواصفة صادرة عن المعهد الأمريكي للبترول، وتغطي الصمامات المستخدمة في أنظمة نقل خطوط الأنابيب. أهم النقاط:
- يحدد هذا النظام الحد الأدنى من قواعد السلامة والأداء.
- ينطبق ذلك بشكل رئيسي على صمامات فتح/إغلاق خطوط الأنابيب.
- يُستخدم هذا المعيار عالميًا في مشاريع النفط والغاز، ويركز على التناسق. يجب أن تستوفي جميع الصمامات نفس المعايير الأساسية قبل دخولها الخدمة.
لماذا تُعدّ المعايير مهمة في أنظمة خطوط الأنابيب
تنقل خطوط الأنابيب السوائل عبر مسافات طويلة. أي عطل في الصمامات قد يؤدي إلى توقف العمليات أو حدوث تسريبات. تقلل المواصفات من هذه المخاطر من خلال تحديد ما يلي:
- كيفية بناء الصمامات
- كيف يتم اختبارها
- كيف يتم توثيقها.
يساعد هذا المعيار أصحاب المنتجات على مقارنة المنتجات بشكل عادل. كما أنه يدعم تصميم أنظمة أكثر أماناً وتخطيطاً أسهل للصيانة.

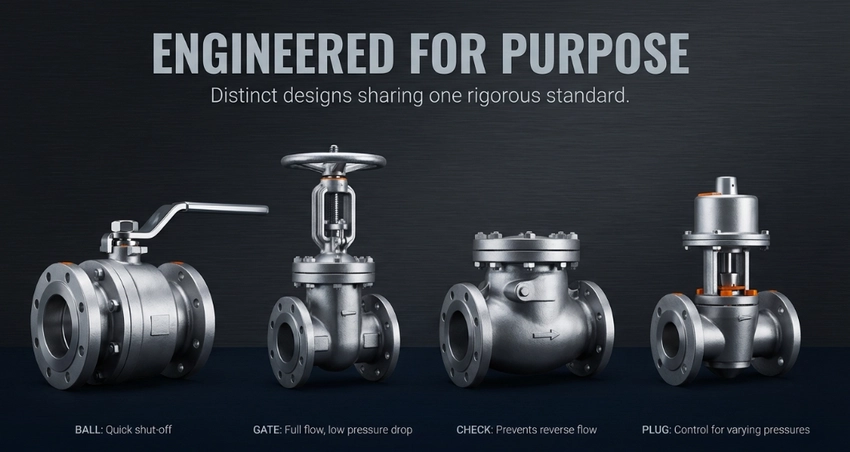

أنواع الصمامات التي تغطيها المواصفات
ينطبق هذا المعيار على العديد من تصميمات الصمامات المستخدمة في خطوط الأنابيب. ويؤدي كل نوع منها دورًا محددًا في التحكم في التدفق والعزل.
صمامات الكرة
توفر صمامات الكرة إغلاقًا سريعًا. وهي شائعة الاستخدام في صمامات خطوط أنابيب النفط والغاز لأنها تُحكم الإغلاق تحت الضغط. أما في مشاريع الضغط العالي، صمام كروي مطروق ذو حواف ثلاثية القطع هو خيار قياسي.
صمامات البوابة
تسمح صمامات البوابة بالتدفق الكامل عند فتحها. وتُستخدم حيث يجب أن يبقى انخفاض الضغط منخفضًا. صمام بوابة API وهو التصميم الأساسي المستخدم بموجب هذه المواصفات.
صمامات الفحص
تمنع صمامات عدم الرجوع التدفق العكسي، كما تحمي المضخات والضواغط من التلف. صمام فحص متأرجح gb يوفر الحماية من التدفق العكسي في العديد من المنشآت الصناعية.
صمامات السد
تتحكم صمامات السدادة في التدفق باستخدام سدادة دوارة. وهي تعمل بشكل جيد في الأنظمة ذات الضغوط المتغيرة.
يجب أن يفي كل تصميم بنفس المتطلبات الأساسية، بغض النظر عن الحجم أو المادة.

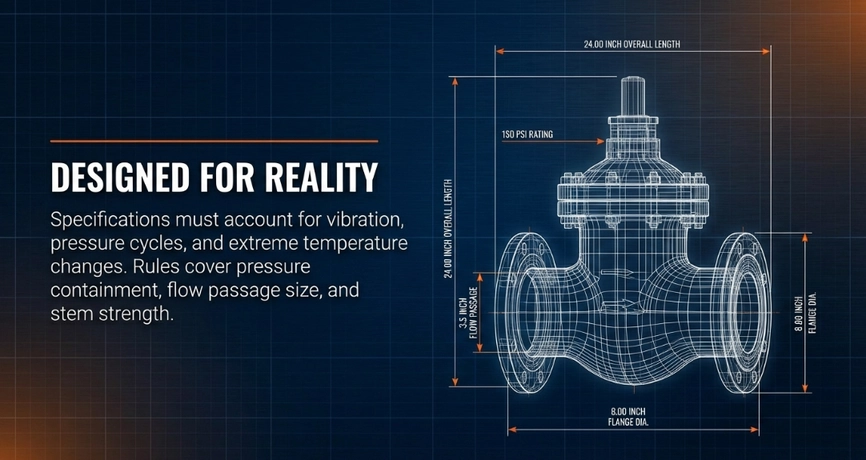

متطلبات التصميم بموجب المواصفات
تحدد المواصفات كيفية تصميم الصمامات قبل بدء عملية التصنيع.
تركز قواعد التصميم على:
- احتواء الضغط
- حجم ممر التدفق
- هندسة الختم
- يجب أن تتحمل تصاميم قوة الجذع ظروف خطوط الأنابيب الحقيقية. وهذا يشمل الاهتزازات، ودورات الضغط، وتغيرات درجة الحرارة.
معايير التصنيع ومراقبة الجودة
يتطلب التصنيع وفقًا للمواصفات عمليات مضبوطة. يجب أن تستخدم الصمامات مواد مؤهلة وأبعادًا معتمدة. يُتوقع من المصنّعين ما يلي:
- تتبع المواد من الصب إلى التجميع
- الحفاظ على دقة التصنيع
- سجل نتائج الفحص.
تدعم هذه الخطوات إمكانية التتبع والأداء القابل للتكرار.
شرح تصنيفات الضغط ودرجة الحرارة
كل صمام مشمول بالمواصفات مصنف من حيث الضغط ودرجة الحرارة.
فئات الضغط
تشمل فئات الضغط الشائعة وفقًا لمعايير ANSI ما يلي:
- الفئة 150
- الفئة 300
- الفئة 600
- الفئة 1500
- الفئة 2500: تسمح الفئات الأعلى بضغط عمل أعلى.
حدود درجة الحرارة
يؤثر اختيار المادة على نطاق درجة الحرارة:
- يتحمل الفولاذ الكربوني درجات حرارة متوسطة
- يسمح الفولاذ المقاوم للصدأ بدرجات حرارة أعلى
- تتحمل سبائك الصلب الظروف القاسية.
تتغير قيم الضغط دائمًا بتغير درجة الحرارة. يجب على المهندسين التحقق من كلا القيمتين معًا.
المواد المستخدمة في صمامات خطوط الأنابيب
يؤثر اختيار المواد على السلامة وعمر الخدمة.
المواد الشائعة
- الفولاذ الكربوني لخطوط الأنابيب العامة
- الفولاذ المقاوم للصدأ لمقاومة التآكل
- الفولاذ السبائكي للأنظمة عالية الإجهاد
الختم والتشطيب
يجب أن تكون المقاعد والسيقان والأختام مقاومة للتآكل. ويتم اختيار المواد بناءً على نوع السائل ودرجة حرارته. كما يجب أن تستوفي البراغي متطلبات معهد البترول الأمريكي (API) للحفاظ على قوة الوصلة.
متطلبات الاختبار والشهادة
يثبت الاختبار أن الصمام يعمل قبل تركيبه.
تشمل الاختبارات الإلزامية ما يلي:
- اختبار ضغط شل
- اختبار تسرب المقعد
- اختبار المقعد الخلفي للجذع.
قد تشمل الفحوصات الإضافية فحصًا غير مُتلف. يجب حفظ سجلات الاختبار وإتاحتها للتدقيق. تدعم عملية الاختبار هذه الأداء طويل الأمد. فحص صمامات خط الأنابيب البرامج.
أساسيات فحص وصيانة صمامات خطوط الأنابيب
يتطلب الالتزام بمعيار API 6D أنظمة هندسية وجودة قوية. يجب على مصنعي صمامات خطوط الأنابيب الاستثمار في معدات الاختبار وكوادر مدربة. تشمل الصيانة الجيدة لصمامات خطوط الأنابيب ما يلي:
- عمليات فحص دورية للتشغيل
- مراجعة حالة الأختام
- مراقبة التآكل الخارجي.
يقلل الفحص المبكر من حالات الإغلاق غير المخطط لها وتكاليف الإصلاح.

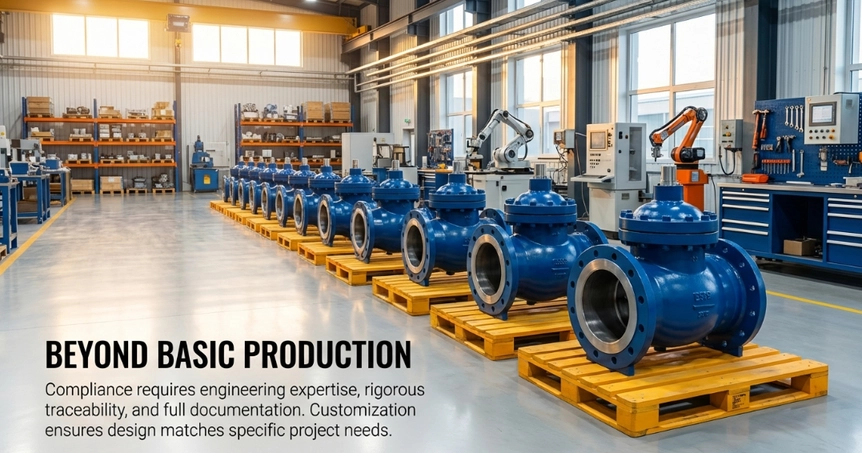

دور المصنّعين في الامتثال لمعيار API 6D
يتطلب استيفاء المواصفات أكثر من مجرد القدرة الإنتاجية الأساسية. يجب على مصنعي صمامات خطوط الأنابيب الاستثمار في الخبرات الهندسية ومعدات الاختبار وأنظمة الجودة. مصنع صمامات خطوط أنابيب النفط والغاز يجب:
- اتبع قواعد تصميم واجهة برمجة التطبيقات (API).
- اختبر كل صمام قبل الشحن
- يرجى تقديم جميع الوثائق المطلوبة.
يقدم بعض الموردين أيضاً خدمات التخصيص، مما يساعد على مطابقة تصميم الصمامات مع المشاريع المحددة. وهنا تبرز أهمية الخبرة والتحكم في العمليات لتحقيق الأداء الأمثل على المدى الطويل.
تطبيقات في مختلف صناعات خطوط الأنابيب
تُستخدم الصمامات المصنعة وفقًا لهذه المواصفات في العديد من القطاعات:
- نقل النفط الخام
- توزيع الغاز الطبيعي
- المعالجة الكيميائية
- نقل المياه
- في مجال توليد الطاقة في قطاع النفط والغاز، غالباً ما تشكل هذه الصمامات حاجز الأمان الأخير في نظام خط الأنابيب.
اختيار حلول الصمامات المصنفة وفقًا لمعايير ANSI لخطوط الأنابيب
عند اختيار الصمامات، يبحث المشترون عادةً عن حلول صمامات معتمدة من المعهد الوطني الأمريكي للمعايير (ANSI) لأنظمة خطوط الأنابيب. وتشمل العوامل الرئيسية ما يلي:
- توافق فئات الضغط
- شهادة المواد
- وثائق الاختبار
- الدعم الفني لما بعد البيع.
يساعد التوفيق بين هذه العوامل على تقليل المخاطر التشغيلية.
خاتمة
يُوفر معيار API 6D إطارًا واضحًا للسلامة لخطوط الأنابيب، حيث يُحدد كيفية تصميم الصمامات واختبارها ودعمها طوال فترة خدمتها. في المشاريع التي تتطلب صمامات أنابيب معتمدة، تُعدّ الفرق ذات الخبرة أمرًا بالغ الأهمية. وتُطبّق شركة YKY Valve هذه المتطلبات على جميع منتجاتها.
يشمل ذلك مجموعة من صمامات البوابة والصمامات الكروية الحاصلة على تصنيف API. تدعم هذه الخيارات أنظمة خطوط الأنابيب المختلفة وظروف التشغيل المتنوعة. اكتشف الحلول التي تناسب احتياجات نظامك ومواصفات مشروعك.
الموثوقية ليست وليدة الصدفة. من فحص المواد الخام إلى اختبار الضغط النهائي، تعرف على كيف تضمن YKY Valve أداءً خالياً من التسرب.
اطلع على معايير الجودة لديناالأسئلة الشائعة
1. ما هو الغرض الرئيسي من API 6D؟
يحدد هذا المعيار قواعد السلامة والأداء لصمامات خطوط الأنابيب، ويضمن استيفاء الصمامات لمتطلبات الضغط ودرجة الحرارة والإحكام.
2. هل هذه الصمامات مخصصة للنفط والغاز فقط؟
لا. كما أنها تستخدم في خطوط أنابيب المياه والمواد الكيميائية والطاقة.
3. هل تتضمن المواصفات قواعد الصيانة؟
يركز هذا النهج على التصميم والاختبار. أما ممارسات الصيانة فتُحدد من قبل المشغلين ومعايير الفحص.
