تُصنع صمامات خطوط الأنابيب للخطوط الطويلة حيث يكون الوصول إليها محدوداً، وتكون قواعد السلامة صارمة. أما الصمامات العامة فتُصنع للمصانع حيث يمكن للعاملين الوصول إلى المعدات وصيانتها وفقاً للجدول الزمني المحدد.
ستتعرف في هذه المقالة على الاختلافات الخمسة الرئيسية، وماذا تعني في المشاريع الحقيقية، وكيف تساعدك على تجنب التسريبات، ووقت التوقف، والاستبدالات المكلفة.
لماذا تختلف خطوط الأنابيب عن أنظمة المصانع
قد يمتد خط الأنابيب لمئات الكيلومترات. ويمكن للمشغلين التحكم به من محطة بعيدة أو غرفة تحكم مركزية. وتُجرى الدوريات وعمليات التفتيش، ولكن ليس كل ساعة.
عادةً ما يكون نظام المصنع داخل المنشأة، مما يتيح للموظفين فحص الصمامات بشكل دوري، ويسهل التخطيط للصيانة. لهذا السبب، غالبًا ما يتطلب مشروع صمام خط الأنابيب تصميمات مختلفة عن صمام إيقاف تشغيل المصنع. إذا كنت مبتدئًا، يمكنك الرجوع إلى دليل الصمامات والأنابيب وخطوط الأنابيب للتعرف على المصطلحات الأساسية. هذا مفيد للتعلم، ولكنه ليس معيارًا للشراء.
أهم خمسة اختلافات
1) سرعة الإغلاق ومنطق السلامة
في خط الأنابيب، قد يلزم إغلاق صمام أثناء حدوث تمزق أو حدث كبير. ومن المتوقع أن يبقى صمام الإغلاق الطارئ مفتوحًا أثناء التشغيل العادي.
يجب إغلاقه بسرعة عند الحاجة. كما أن مؤشر الوضع مهم أيضاً، إذ يجب على المشغلين معرفة ما إذا كان مفتوحاً أم مغلقاً. ويجب أن تتوافق سرعة التبديل مع خطة السلامة الخاصة بالموقع.
في المصانع، تُستخدم العديد من الصمامات للعزل الروتيني، ويمكن للأفراد إغلاقها في الموقع. أما أنظمة التشغيل الآلي للطوارئ فهي أقل شيوعاً في خطوط المرافق الأساسية.

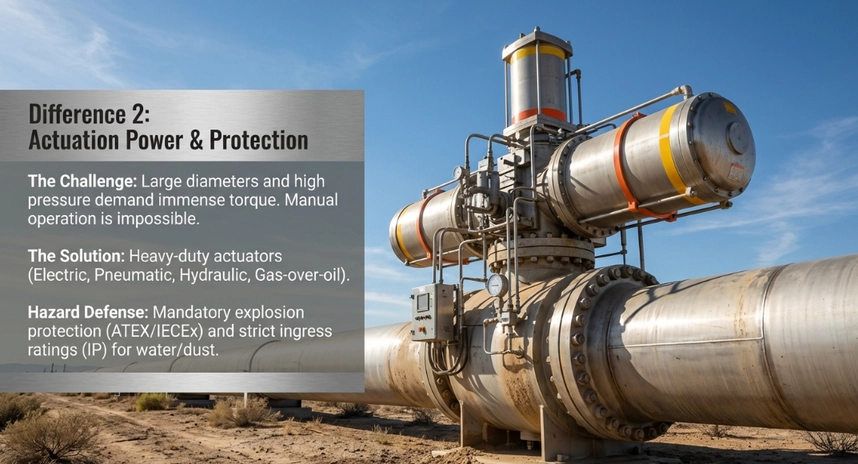

2) عزم التشغيل والحماية من المخاطر
يؤدي القطر الكبير والضغط العالي إلى زيادة عزم الدوران المطلوب. وقد يكون التشغيل اليدوي بطيئًا. ولهذا السبب، تُستخدم المشغلات بشكل شائع في صمامات الإغلاق الخطية.
قد تكون المشغلات كهربائية أو هوائية أو هيدروليكية. كما تستخدم بعض التطبيقات أنظمة تعمل بالغاز فوق الزيت. وتعتمد الطريقة على متطلبات الطاقة ووقت الإغلاق.
في المناطق الخطرة، تُعدّ الحماية من الانفجارات وإحكام إغلاق الحاويات أمراً بالغ الأهمية. وتُشير بعض المواصفات إلى مفاهيم الحماية ATEX/IECEx وتصنيفات IP لمقاومة دخول الماء والغبار.

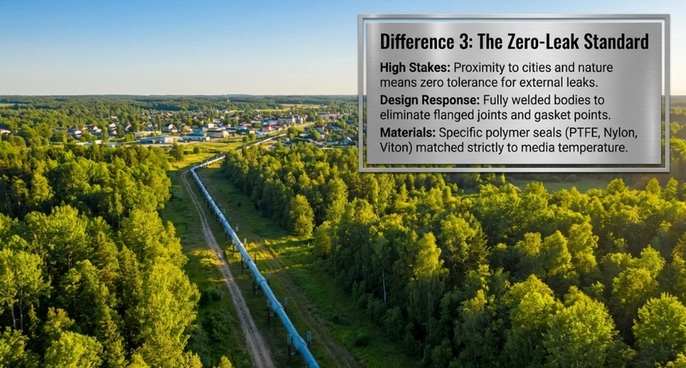

3) التحكم في التسرب ونقاط الإغلاق الخارجية
تمتد العديد من خطوط الغاز بالقرب من أطراف المدن، وقد يتحول تسرب صغير إلى خطر كبير. لذا، تهدف تصاميم خطوط الأنابيب عادةً إلى تقليل مسارات التسرب والالتزام بحدود الإغلاق الصارمة.
بالنسبة للخدمات المدفونة أو الحساسة، تستخدم بعض التصاميم هياكل ملحومة بالكامل. هذا يقلل من عدد الوصلات ذات الحواف ونقاط تركيب الحشيات الخارجية. كما أنه يجعل الصيانة الميدانية أكثر صعوبة، لذا فإن التخطيط أمر بالغ الأهمية.
يجب أن تتناسب مواد المقعد والتعبئة مع الوسط ودرجة الحرارة. تشمل خيارات البوليمر الشائعة مادة PTFE والنايلون وNBR وFKM (التي تسمى غالبًا فيتون).
4) مخاطر التآكل والتعرض للغاز الحامض (كبريتيد الهيدروجين)
قد يحتوي الغاز الطبيعي على كبريتيد الهيدروجين (H₂S). يُعدّ كبريتيد الهيدروجين مادة سامة، وقد يُؤدي إلى مخاطر التآكل والتشقق. حتى بعد المعالجة، قد تبقى آثار منه في بعض الأنظمة.
يُعد اختيار المواد خطوة أساسية في التصميم. وغالبًا ما يستخدم المشترون إرشادات NACE MR0175 / ISO 15156 فيما يتعلق بحدود المواد المستخدمة في البيئات الحمضية.
لا يزال التآكل يمثل مشكلة في العديد من مرافق المصانع. والفرق يكمن في سهولة الوصول. فغالباً ما تعمل خطوط الأنابيب لفترات أطول دون أن يكون استبدالها سهلاً.
5) عمر الخدمة وواقع الصيانة
من المتوقع أن يعمل خط الأنابيب لسنوات دون توقفات متكررة. ويستهدف العديد من المشغلين عقودًا من الخدمة على خطوط الأنابيب الرئيسية. ويجب أن تدعم أجزاء المقاعد المقاومة للتآكل وأسطح منع التسرب هذا الهدف.
قد تتطلب أنظمة المصانع فترات صيانة دورية. ويمكن التخطيط لاستبدالها. وتسعى خطوط الأنابيب جاهدة لتجنب الانقطاع غير المخطط له لأن العديد من المستخدمين يعتمدون على إمداد ثابت.
مقارنة بسيطة للمشترين لأول مرة
| عنوان | خدمة خطوط الأنابيب | خدمات عامة / معدات |
| وصول | زيارات محدودة عن بعد | سهولة الوصول إلى المنشأة |
| دور الإيقاف | قد يكون جزءًا من العزل الطارئ | العزل الروتيني في كثير من الأحيان |
| عملية | التفعيل المشترك | دليل عام |
| التركيز على التسريب | يطبقون إجراءات صارمة للغاية فيما يتعلق بإغلاق الصمامات ومنع التسريبات الخارجية. | يلزم إحكام الربط، مما يسهل عملية الإصلاح |
| مواد | غالباً ما تحدد التآكلات والحدود الحمضية | يعتمد ذلك على سائل العملية |
ما الذي يتضمنه تصميم "خط الأنابيب" عادةً
تدفق كامل الفتحة لتنظيف الأنابيب
تستخدم العديد من خطوط الأنابيب "خنازير" للتنظيف أو الفحص. تحافظ الصمامات ذات الفتحة الكاملة على الفتحة قريبة من حجم الأنبوب، بحيث يمكن للخنازير المرور بسلاسة. صمامات الكرة تُستخدم هذه الأدوات غالبًا لهذا الغرض، لكن حجم التجويف هو الأهم.
خيارات التركيب والتوصيل المدفون
تقلل الصمامات المدفونة من خطر التلف، ولكن يصعب الوصول إليها. تشمل تفاصيل التصميم الشائعة ما يلي:
- وصلات اللحام الطرفية لتقليل نقاط تسرب الفلنجة
- الطلاءات الخارجية للحماية من التربة
- إحكام غلق السيقان وحمايتها للاستخدام الخارجي
اعتبارات السلامة من الحرائق
تتطلب بعض مشاريع النفط والغاز ميزات مقاومة للحريق. والهدف هو ضمان إمكانية الإغلاق في حال تسبب الحريق في تلف الأختام المرنة. إذا كنت بحاجة إلى ذلك، فاذكره بوضوح في مواصفات الشراء، وحدد طريقة الاختبار.
لغة الاختبار التي يمكنك طلبها
اطلب معايير وتقارير اختبار واضحة. ISO 5208 و API 598 تُعدّ هذه المراجع شائعة لاختبارات الضغط وفحص تسرب المقاعد. اطلب فئة القبول وتجنّب الادعاءات المبهمة مثل "تم الاختبار بنجاح".
كيف أختار صمامًا لخط الأنابيب؟
ابدأ بمعلومات النظام، ثم قم بمطابقة الصمام معها.
- شروط الخدمة: الوسائط، والضغط/درجة الحرارة، والموقع، ودور الإغلاق. لاحظ وجود كبريتيد الهيدروجين (H₂S) والخدمة الحمضية مبكراً.
- طريقة التشغيل: يدوي أو آلي يعتمد على عزم الدوران ووقت الإغلاق والطاقة المتاحة. أضف متطلبات الحماية من المخاطر.
- التسريب والاختبار: اضبط حدود الإغلاق والتعبئة باستخدام لغة اختبار ISO أو API. تأكد من أن الصمام مناسب لـ خط الأنابيب يتناسب مع التركيب الكيميائي للسوائل.
- وثائقاطلب شهادات المواد، وتقارير اختبار الضغط/المقعد، ونتائج اختبار المشغل، وإمكانية التتبع.
خاتمة
إذا كنت تستورد الصمامات من أسواق الصين، فركز على دورها في الإغلاق، ومتطلبات التشغيل، ومستويات التسريب المستهدفة، وحدود التآكل، وعمر الخدمة. استخدم لغة اختبار ISO/API واذكرها في طلب عرض الأسعار مبكرًا. سيجنبك ذلك الكثير من سوء الفهم مع الموردين.
إذا كنت ترغب في مسار أسرع، شارك بيانات الوسائط والضغط ودرجة الحرارة وظروف الموقع. ثم راجع مجموعة من الصمامات الصناعية, ، بما في ذلك البوابة والكرة والكرة الأرضية, صمامات الفحص, وتُقدّم شركة YKY Valve صمامات معتمدة من ISO و API للمشاريع الصناعية، وتدعم عملاءها في جميع أنحاء الشرق الأوسط وجنوب شرق آسيا. كما يُمكنكم الاطلاع على صفحات التطبيقات والجودة لتخطيط مشاريعكم.
الأسئلة الشائعة
1. ما معنى "الخدمة السيئة"؟
قد يؤدي استخدام مواد ذات خصائص حامضة إلى وجود كبريتيد الهيدروجين (H₂S). يزيد كبريتيد الهيدروجين من مخاطر التآكل والتشقق. غالبًا ما يطبق المشترون قواعد المواد NACE MR0175 / ISO 15156.
2. لماذا يبحث الناس عن "دليل الصمامات والأنابيب وخطوط الأنابيب"؟
هي عبارة تعليمية يستخدمها الناس عبر الإنترنت، وتساعد في فهم المصطلحات والمفاهيم. عند الشراء والفحص، استخدم معايير ISO/API المعترف بها في طلب عرض الأسعار.
3. ما معنى مصطلحات البحث مثل "Pipeline Valve Specialty Inc" أو "Pipeline Valves Ltd"؟
تبدو هذه النماذج كشعارات شركات، وليست معايير فنية. لا تتعامل معها كمواصفات فنية. تحقق دائمًا من المواد والاختبارات ووثائق المطابقة.
