مصافي من النوع Y لـ
حماية خطوط الأنابيب —
معتمد من GB/T، من المصنع مباشرة
قم بإزالة الشوائب وحماية المضخات والصمامات وأجهزة القياس باستخدام مصافي دقيقة من النوع Y. تصميم جسم بزاوية لترشيح فعال مع أقل انخفاض في الضغط - مباشرة من المصنع في تشجيانغ، الصين، يخدم أكثر من 30 دولة.
اكتشف مصفاة على شكل حرف Y
خط إنتاج واحد دقيق يغطي مجموعة واسعة من الأحجام والمواد وظروف الخدمة - مصمم خصيصًا لتطبيقات خطوط الأنابيب الصناعية.
مصفاة على شكل حرف Y
ما هو المصفاة من النوع Y وكيف تعمل؟
المصفاة من النوع Y هي جهاز يُركّب داخل خط الأنابيب لإزالة الجزيئات الصلبة - كالصدأ والقشور وخبث اللحام وغيرها من الشوائب - من أنظمة السوائل قبل وصولها إلى المعدات الحساسة في اتجاه التدفق. يمنحها شكلها المائل شكل حرف "Y" المميز، ويضع عنصر الترشيح بزاوية بالنسبة لمحور خط الأنابيب، مما يسمح بتجميع الشوائب بكفاءة دون تقييد التدفق بشكل كبير.
على عكس مصافي السلال، يتميز النوع Y بصغر حجمه الذي يجعله مناسبًا لخطوط الأنابيب الضيقة، ويمكن تركيبه أفقيًا أو رأسيًا. يتم تنظيف عنصر الترشيح المصنوع من الفولاذ المقاوم للصدأ في مكانه أو استبداله أثناء الصيانة الدورية دون الحاجة إلى تفكيك جسم خط الأنابيب.
- تركيب مدمج في خط واحد
- انخفاض طفيف في الضغط عند التنظيف
- تركيب أفقي ورأسي
- سهولة تنظيف الشاشة في مكانها
- مجموعة واسعة من المواد والأحجام
- يحمي المضخات وأجهزة القياس
يدخل السائل إلى الجسم
يتدفق سائل المعالجة إلى جسم المصفاة عبر المدخل. ويوجه التجويف المائل التدفق نحو عنصر الترشيح المصنوع من الفولاذ المقاوم للصدأ في قاعدة وصلة Y.
تم التقاط الحطام في الشاشة
يمر السائل عبر الشاشة المثقبة. يتم احتجاز الجسيمات الصلبة الأكبر من فتحة الشبكة داخل عنصر الترشيح، مما يبقيها بعيدة عن المعدات الموجودة في اتجاه التدفق.
يخرج السائل النظيف من خلال المخرج
يخرج السائل المُرشَّح من خلال وصلة المخرج. وتُحفظ المضخات والصمامات والعدادات والمبادلات الحرارية من الجزيئات الكاشطة والانسداد.
تم تنظيف الشاشة أو استبدالها
عندما يزداد انخفاض الضغط، يتم فتح سدادة التصريف الموجودة في القاعدة لطرد الحطام، أو يتم إزالة عنصر الشاشة وتنظيفه دون إزالة الجسم من خط الأنابيب.
تركيب مصفاة من النوع Y واتجاه التدفق
يضمن تركيب مصفاة من النوع Y بشكل صحيح جمعًا فعالًا للشوائب وسهولة الوصول للصيانة. يجب أن يتوافق سهم اتجاه التدفق الموجود على جسم المصفاة دائمًا مع اتجاه تدفق خط الأنابيب.
أفقي - سدادة التصريف متجهة للأسفل
التركيب الأكثر شيوعاً. تسحب الجاذبية الحطام إلى أسفل الشاشة باتجاه سدادة التصريف، مما يجعل عملية التنظيف الدورية سهلة دون إيقاف الخط.
عمودي - التدفق إلى الأسفل، والتصريف إلى الجانب
يُعدّ هذا الخيار مناسبًا عندما يتعذر التركيب الأفقي. ضع سدادة التصريف على الجانب أو للأسفل لتسهيل الوصول إلى المخلفات المتجمعة. تأكد من اتجاهها باستخدام سهم اتجاه التدفق الموجود على جسمها.
سدادة التصريف متجهة للأعلى
تتجمع الرواسب في أسفل المصفاة بعيدًا عن سدادة التصريف، مما يجعل عملية الشطف غير فعالة. تجنب هذا الوضع في أي عملية تركيب، سواء كانت أفقية أو رأسية.
مصفاة من النوع Y مقابل مصفاة من النوع T مقابل مصفاة سلة - أيها تحتاج؟
تُستخدم ثلاثة أنواع شائعة من مصافي الأنابيب لتلبية متطلبات التركيب والصيانة المختلفة. استخدم هذا المرجع لتحديد النوع المناسب لمشروعك.
| معايير | مصفاة على شكل حرف Y منتج YKY | مصفاة من النوع T | مصفاة سلة |
|---|---|---|---|
| شكل الجسم | شكل حرف Y مائل؛ الشاشة بزاوية 45 درجة تقريبًا بالنسبة لمحور الأنبوب | جسم على شكل حرف T؛ شاشة عمودية على اتجاه التدفق | جسم إناء أسطواني؛ شبكة سلة كبيرة |
| مساحة التركيب | صغير الحجم - يناسب الأنابيب الضيقة | متوسط — مشابه للنوع Y | مساحة أكبر - تتطلب خلوصًا رأسيًا |
| اتجاه التدفق | يفضل الوضع الأفقي؛ الوضع الرأسي للأسفل مقبول | أفقي أو عمودي | أفقي فقط (قياسي) |
| سعة الحطام | متوسط - مناسب للسوائل الملوثة بشكل طفيف | متوسط إلى مرتفع | سلة كبيرة وعالية تتسع لكمية أكبر من الحطام |
| انخفاض الضغط | منخفض عند التنظيف؛ يرتفع مع امتلاء الشاشة | قليل | منخفض جداً - مساحة تدفق كبيرة |
| صيانة | قم بتنظيف سدادة التصريف أو إزالة المصفاة الداخلية. | إزالة الشاشة في خط مستقيم | إزالة السلة - قد يتطلب الأمر إيقاف التشغيل |
| الاستخدام النموذجي | خطوط البخار والزيت والماء لحماية المضخات والصمامات | على غرار النوع Y، أقل شيوعًا | مياه عالية التدفق، خطوط سحب المضخة |
المواصفات باختصار

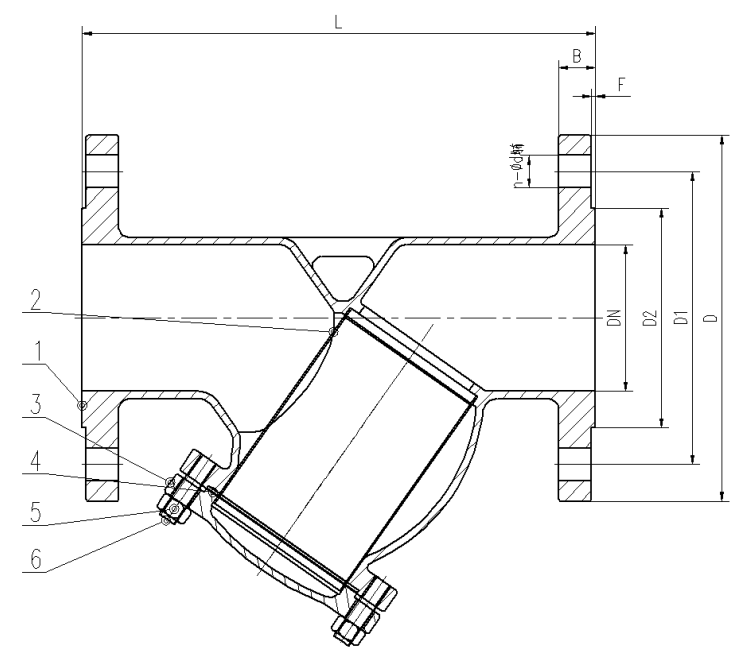

المعايير الفنية الرئيسية لمصفاة YKY من النوع Y. تتوفر جداول الأبعاد الكاملة ومخططات الأوزان والرسومات في قسم التنزيلات أدناه.
التصميم والمعايير
GB/T 12224| نموذج | YGL41W |
| معيار التصميم | GB/T 12224 |
| نهاية الاتصال | JB/T 79.1 / GB/T 9124.1 / HG/T 20592 |
| وجهاً لوجه | GB/T 12221 |
| اختبار | GB/T 13927 |
| مادة الختم | الأسبستوس المقاوم للزيوت، ومطاط النتريل بوتادين (NBR)، ومادة البولي تترافلوروإيثيلين (PTFE). |
الأبعاد والمواد
مجموعة كاملة| حجم الصمام | DN15 – DN500 |
| تصنيف الضغط | PN16 – PN25 |
| مادة الجسم | النحاس، WCB، WCC، LCB، LCC، CF8، CF3، CF8M، CF3M |
| عنصر التصفية | الفولاذ المقاوم للصدأ 304 / 316 / 304L / 316L |
| درجة الحرارة (الفولاذ الكربوني) | من -30 درجة مئوية إلى 380 درجة مئوية |
| درجة الحرارة (الفولاذ المقاوم للصدأ) | من -80 درجة مئوية إلى 450 درجة مئوية |
| وسائط | الماء والنفط والبخار |
تنزيل وثائق مصفاة من النوع Y
يمكنك الوصول إلى كتالوج مصافي النوع Y، وملف PDF للأبعاد، وبيانات المنتج، ورمز P&ID - وكلها متاحة من خلال مركز التنزيل الرسمي لشركة YKY.
كتالوج مصافي النوع Y
يغطي كتالوج المصفاة من النوع Y مجموعة منتجات YGL41W الكاملة - مواد الجسم، وتصنيفات الضغط، ومعايير التوصيل، ومراجع الطلب.
تنزيل ملف PDF →أبعاد مصفاة من النوع Y (ملف PDF)
قم بتنزيل ملف PDF الخاص بأبعاد المصفاة من النوع Y للحصول على أطوال الوجه إلى الوجه، والقياسات من النهاية إلى النهاية، والوزن لكل حجم DN من DN15 إلى DN500.
تنزيل ملف PDF →ورقة بيانات مصفاة من النوع Y
تتضمن ورقة بيانات المصفاة من النوع Y معايير التصميم ومواصفات المواد ومعايير درجة الحرارة والضغط وتفاصيل عنصر الترشيح للمراجعة الهندسية.
تنزيل →رمز مخطط التدفق والتحكم (P&ID) ورسم CAD لمصفاة من النوع Y
يرجى الرجوع إلى رمز P&ID القياسي وملف رسم CAD الخاص بالمصافي من النوع Y المستخدمة في وثائق هندسة خطوط الأنابيب والعمليات.
تنزيل →القطاعات التي نخدمها يومياً

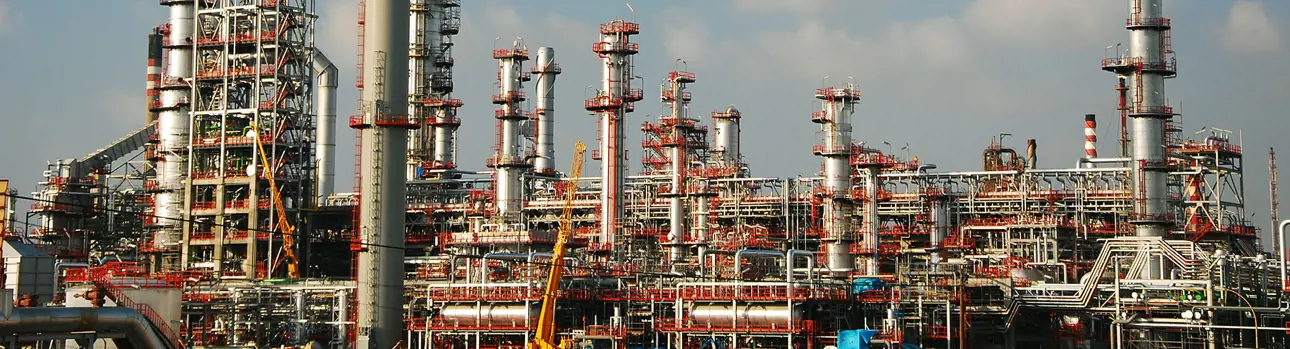

يتم تركيب مصافي YKY من النوع Y في جميع أنحاء أنظمة خطوط الأنابيب الصناعية في جميع أنحاء العالم - من خطوط البخار عالية الضغط إلى شبكات توزيع المياه البلدية.
إليكم السبب وراء استمرار عودة المشترين
أكثر من 100 شركة تصنيع معدات أصلية عالمية تثق في YKY Valve للحصول على إمدادات موثوقة وجودة معتمدة ودعم هندسي يحافظ على سير المشاريع وفق الجدول الزمني المحدد.
شنغهاي ونزهو وليشوي
الجدولة المنظمة
الشرق الأوسط وآسيا وأوروبا
3 قواعد إنتاج
توفر المرافق الموجودة في شنغهاي وونتشو وليشوي المرونة والقدرة على تلبية الطلبات الكبيرة دون مخاطر تتعلق بفترة التسليم.
معتمد من قبل API و ISO
API 594 للمشاريع الدولية، GB/T 12236 للمواصفات الإقليمية - وثائق اختبار كاملة على كل شحنة.
نقدم خدماتنا لأكثر من 30 دولة
سجل تصدير نشط في جميع أنحاء الشرق الأوسط وجنوب شرق آسيا وأوروبا وأمريكا الشمالية.
طلبات تصنيع المعدات الأصلية والطلبات المخصصة
درجات مواد مخصصة، وتكوينات تشطيب خاصة، وخيارات العلامات التجارية الخاصة للموزعين ومقاولي الهندسة والمشتريات والإنشاء.
أوقات تسليم ثابتة
120 موظفًا ماهرًا مع جدولة إنتاج منظمة - يتم شحن طلبات المخزون والمشاريع في الوقت المحدد.
دعم فني كامل
يتوفر فريق هندسي لاختيار المواد، ومراجعة بيانات المنتج، وإعداد وثائق الامتثال.

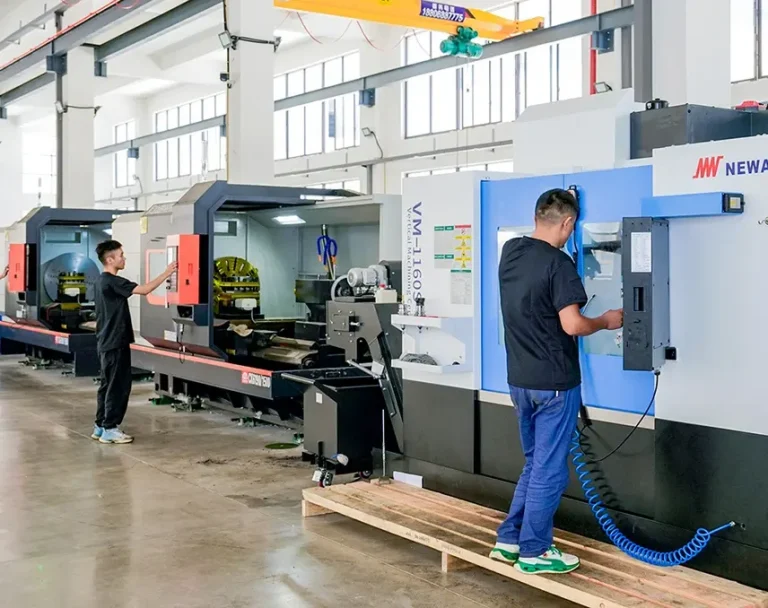

شاهد المصنع الذي يقف وراء كل مصفاة
بفضل اعتمادها على البحث والتطوير الداخلي والتصنيع الخاضع للتحكم في العمليات، تقدم YKY Valve جودة متسقة في كل طلب - من العينات إلى التوريد بكميات كبيرة.
شركة تشجيانغ يونكونغ للصمامات الذكية المحدودة.
معتمد وفقًا للمعايير المهمة
تخضع جميع مصافي YKY لاختبارات الضغط وفحص الأبعاد قبل الشحن. ويشمل نظام الجودة لدينا المعايير الدولية والمعايير الوطنية الصينية.
