Respuesta rápida
Una válvula de globo funciona moviendo un disco hacia arriba y hacia abajo contra un anillo de asiento fijo: hacia arriba indica flujo, hacia abajo indica cierre, y cualquier posición intermedia permite una regulación precisa. Este movimiento lineal a través de un recorrido interno en forma de S convierte a las válvulas de globo en la opción estándar para la regulación. YKY Valve Fabrica válvulas de globo según las normas API 623 y GB/T 12235 en configuraciones rectas, angulares, en forma de Y, con sello de fuelle y accionadas para más de 100 clientes OEM globales en las industrias de petróleo y gas, química y farmacéutica, con envíos probados a presión 100% en clases de presión de PN16 a PN100 y de 150 LB a 600 LB.
¿Cuál es el principio de funcionamiento de la válvula de globo?
El principio de funcionamiento de la válvula de globo comienza con una cosa: el movimiento vertical del disco.
El volante gira. El vástago rota. Esa rotación se convierte en movimiento vertical. El disco se mueve hacia abajo sobre el asiento. El flujo se reduce o se detiene. El disco se levanta del asiento. El flujo se reanuda. Si se coloca el disco en cualquier punto de ese recorrido, se produce la regulación del flujo. No solo abierto o cerrado, sino en cualquier punto intermedio. Esto es lo que diferencia las válvulas de globo de las válvulas de compuerta y de bola, las cuales están diseñadas únicamente para funcionar completamente abiertas o completamente cerradas.
Para obtener un desglose completo de cómo difieren las válvulas de globo y las válvulas de compuerta en cuanto a caída de presión, sellado y aplicación, consulte la Comparación entre válvula de compuerta y válvula de globo Cubre todos los factores clave para la toma de decisiones.
¿Cuáles son las partes internas de la válvula de globo?

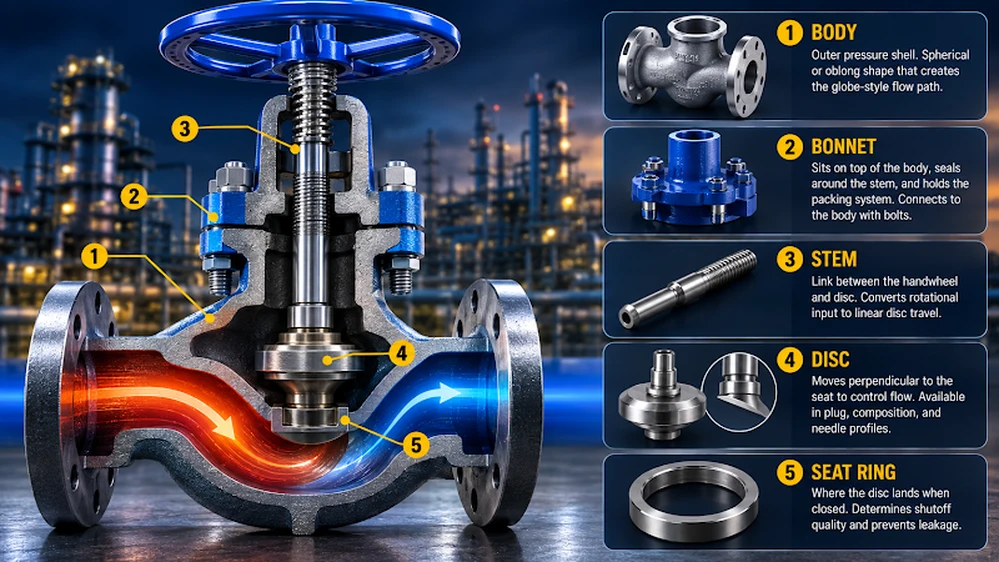

Las piezas internas de la válvula de globo son las que hacen posible, físicamente, una regulación precisa del flujo.
Cuerpo. Carcasa exterior de presión. Esférica u oblonga. De ahí proviene su nombre. Los cuerpos con patrones en T, en Y y en ángulo crean diferentes trayectorias de flujo interno con distintas características de caída de presión.
Capó. Se coloca sobre el cuerpo. Sella alrededor del vástago. Mantiene el sistema de empaquetadura en su lugar. Se conecta al cuerpo mediante juntas atornilladas, roscadas o de sellado a presión, según la clase de presión.
Provenir. El elemento que conecta el volante o actuador con el disco. Convierte la entrada rotacional en desplazamiento lineal del disco. Debe resistir la flexión y el desgaste durante miles de ciclos sin perder la alineación.
Desct. ¿Funciona realmente el control de flujo? Se mueve perpendicularmente al asiento. Disponible en perfiles de tapón, composición y aguja. Recubierto con Stellite, una aleación de cobalto-cromo, para servicio de vapor a alta temperatura donde los materiales más blandos se erosionan rápidamente.
Anillo de asiento. Dónde se asienta el disco al cerrarse. Puede ser parte integral de la carcasa o reemplazable. El estado del asiento determina la calidad del cierre. Un asiento desgastado provoca fugas incluso cuando el disco está completamente abajo.
¿Cómo controla el flujo la trayectoria de flujo en forma de S?
El mecanismo de la válvula de globo que permite la regulación del caudal se basa en un conducto interno en forma de S. No es un orificio recto. No es una rotación de un cuarto de vuelta. Es un cambio de dirección doble deliberado.
El fluido entra. Encuentra el primer cambio de dirección. Pasa por debajo del anillo del asiento. Encuentra el segundo cambio de dirección. Sale por la salida. Dos vueltas. Cada una crea turbulencia y resistencia. Esta resistencia es mayor que la de una válvula de compuerta de paso recto con el mismo diámetro de tubería. Además, es completamente predecible y calculable. Esta previsibilidad es precisamente lo que permite a la válvula de globo regular el flujo en cada posición del disco.
El perfil del disco determina la característica de flujo. El disco curvo convencional permite un mayor flujo por cada vuelta del vástago. Ideal para la regulación general. El disco con puerto en V ofrece un control preciso en un amplio rango. El disco de aguja es adecuado para una regulación muy precisa en diámetros pequeños.
¿Cómo se compara el funcionamiento manual con el de las válvulas de globo accionadas?
La explicación del funcionamiento de la válvula de globo en los modos manual y automático muestra dos enfoques realmente diferentes para la misma válvula.
La tabla que aparece a continuación resume las principales diferencias a tener en cuenta en las decisiones de diseño del sistema.
| Factor | Volante manual | Actuador neumático | Actuador eléctrico |
| Tipo de control | Manual, dependiente del operador | Automatizados, con retorno por resorte o de doble efecto. | Posicionamiento automatizado y preciso |
| Velocidad de respuesta | Lento, múltiples giros | Rápido | Moderado |
| Operación remota | No | Sí, por señal aérea. | Sí, mediante señal eléctrica. |
| Precisión | Depende de la habilidad del operador | Buen con posicionador | Excelente con posicionador |
| Lo mejor para | Ajuste poco frecuente | Control de encendido/apagado o modulante | Lazos de control de flujo, PLC/SCADA |
YKY Valve suministra válvulas de globo con paquetes de actuadores neumáticos y eléctricos compatibles con el montaje NAMUR, la integración de posicionadores y los sistemas PLC/SCADA. Para conocer la gama completa de configuraciones, Gama de productos de válvulas de globo de YKY Cubre todos los modelos de carrocería con opciones de actuadores en todo el rango de clases de presión.
¿Cuáles son las fallas más comunes en las válvulas de globo y cómo se diagnostican?
La mayoría de los problemas que se presentan en las válvulas de globo en el campo se solucionan con tres tipos de fallos.
Desgaste del asiento y del disco. Se denomina trefilado. El flujo a alta velocidad a través de un disco parcialmente abierto crea una ranura en el asiento o la cara del disco con el tiempo. La válvula presenta fugas incluso cuando está cerrada con el disco completamente bajado. La reparación requiere un nuevo mecanizado o la sustitución del asiento. Evite mantener el disco casi cerrado bajo alta presión diferencial durante periodos prolongados.
Fuga en el empaque del vástago. Fugas visibles alrededor del vástago externamente. Desgaste del empaque, ciclos térmicos o instalación incorrecta. Si el empaque es ajustable, apriete la prensaestopas durante el servicio. Las válvulas de globo con fuelle evitan este problema por completo. El fuelle metálico reemplaza el empaque. Cero emisiones fugitivas. Requeridas para fluidos tóxicos o sensibles al medio ambiente.
Fallo del actuador. Válvula atascada o sin respuesta a la señal. Neumática: compruebe el suministro de aire y la señal. Eléctrica: compruebe la alimentación, los interruptores de límite y el posicionador. Una válvula que indica estar abierta pero no permite el paso del flujo ha perdido el accionamiento del actuador o presenta una obstrucción interna en el asiento.
Para obtener ayuda para seleccionar el patrón de válvula de globo correcto para su aplicación, tipos de válvulas de globo Esta guía abarca configuraciones rectas, angulares, en forma de Y, con sello de fuelle, con camisa y accionadas, con instrucciones para cada una.
¿Por qué elegir YKY Valve para el suministro de válvulas de globo?
Certificación API 623 y GB/T 12235. Materiales de la carcasa: WCB, CF8M, LCB, WC6 y Hastelloy. Asientos con revestimiento de estelita para servicio de vapor. Opciones de juntas de fuelle para servicio de cero emisiones. Más de 150 máquinas CNC. El modelo 100% se somete a pruebas de presión antes del envío. Sin pedido mínimo estricto. Muestras individuales disponibles para evaluación.
Para proyectos donde la selección del mecanismo de válvula de globo requiere aportes técnicos sobre el perfil del disco, el material del asiento o el tipo de actuador, Contacto YKY Valve Para consultas de ingeniería y presupuestos directos de fábrica.
La válvula de globo API está diseñada para un control de flujo de alto rendimiento en aplicaciones exigentes. Fabricada con materiales duraderos como WCB, CF8 y Hastelloy, garantiza un sellado y un funcionamiento fiables en temperaturas y presiones extremas, ideal para industrias que manejan sistemas de agua, aceite y vapor.
Explorar producto
Preguntas frecuentes
¿Cuál es el principio de funcionamiento de una válvula de globo?
Una válvula de globo utiliza el movimiento lineal de un disco contra un anillo de asiento fijo para regular el flujo. El disco puede posicionarse en cualquier punto entre completamente abierto y completamente cerrado, lo que permite una regulación precisa que las válvulas de compuerta y de bola no pueden lograr.
¿Cuáles son las principales partes internas de una válvula de globo?
Cuerpo, tapa, vástago, disco y anillo de asiento. El disco presiona contra el asiento para controlar el flujo. El vástago transmite el movimiento del actuador o del volante al disco. La tapa sella el vástago y contiene el sistema de empaquetadura.
¿Por qué una válvula de globo tiene una caída de presión mayor que una válvula de compuerta?
La trayectoria interna en forma de S obliga al fluido a cambiar de dirección dos veces, creando turbulencia y resistencia incluso con la válvula completamente abierta. Esta caída de presión es predecible y calculable, lo que convierte a las válvulas de globo en herramientas de estrangulamiento precisas y fiables.
¿Qué provoca que una válvula de globo tenga fugas cuando está cerrada?
Generalmente se produce por abrasión: el flujo a alta velocidad crea una ranura en el asiento o disco durante el funcionamiento del acelerador. También puede deberse al desgaste del empaque del vástago, que permite fugas externas. El mecanizado del asiento o la sustitución del empaque solucionan ambos problemas.
