Быстрый ответ
Выбор между шаровым и поворотным затвором определяется тремя критериями: рабочим давлением, диаметром трубы и требованиями к уплотнению. Шаровые затворы выдерживают давление до 1000 PSI, обеспечивая практически нулевое падение давления по всему диаметру и герметичное перекрытие потока для газовых и жидких сред. Компания YKY Valve производит двухкомпонентные, трехкомпонентные, полностью сварные и цапфовые шаровые затворы в соответствии со стандартами API, GB, DIN и JIS для более чем 100 глобальных OEM-клиентов в нефтегазовой, химической и водоочистной отраслях. 99% гарантирует своевременную доставку. Обслуживаем более 30 стран.

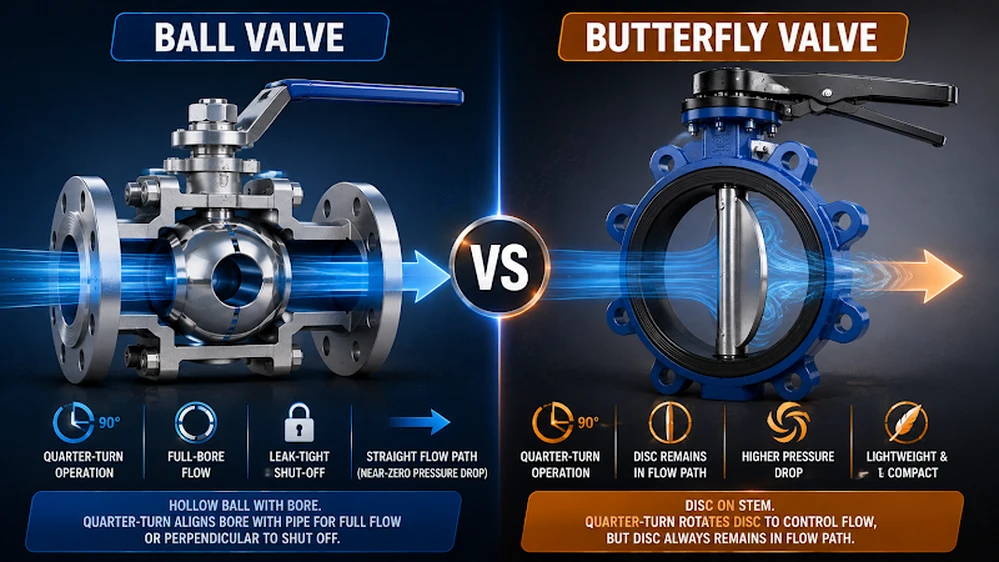

В чём основное различие между шаровым и поворотным задвижным клапаном?
The шаровой клапан Разница между дроссельной заслонкой и поворотным затвором заключается в том, что находится внутри и как он движется.
Шаровой клапан. Полый сферический шар. Отверстие проходит через центр. Поворот на четверть оборота выравнивает отверстие с трубопроводом. Полностью открыт. Поворот на четверть оборота перпендикулярно. Полностью закрыт. Полнопроходные конструкции не создают сопротивления потоку в открытом состоянии. Герметичность сохраняется как при высоком, так и при низком давлении. Многопроходные конструкции обеспечивают отвод потока из одного корпуса. Для описания работы внутреннего механизма, полный цикл работы шарового клапана описан ниже. Варианты конфигурации:, типы шаровых кранов Включает в себя разбор конструкций из 2 частей, 3 частей, плавающих, цапфовых и полностью сварных элементов.
Запорный клапан типа «бабочка». Диск на вращающемся штоке. Та же скорость поворота на четверть оборота. Легче. Компактнее. Дешевле при больших диаметрах. Но диск никогда не освобождает поток. Даже в полностью открытом состоянии. Это компромисс ради преимуществ в размере и стоимости.
Как соотносятся перепад давления и расход?
Наиболее заметное различие в работе шарового и поворотного затворов заключается в перепаде давления.
Полнопроходной шаровой клапан открыт: отверстие выровнено с трубопроводом. Ничто не препятствует потоку. Нулевое падение давления. Жидкость движется прямо. Нет изменения направления. Нет турбулентности. Именно поэтому шаровые клапаны используются в нефтегазовой, фармацевтической и химической промышленности, где потери давления на клапане недопустимы.
Запорный клапан открыт: диск все еще находится в потоке. Турбулентность по краям. Падение давления увеличивается с диаметром трубы и скоростью потока. В водопроводах большого диаметра низкого давления это управляемо. В системах высокого давления для газа или химических веществ это становится реальным ограничением системы.
В чём заключаются основные различия между приложениями?
Различие между поворотными и шаровыми задвижками обусловлено классом давления, типом рабочей среды и диаметром трубы.
Шаровые краны: нефтегазовая отрасль, нефтепереработка, фармацевтика, химическая промышленность, пищевая промышленность и производство напитков. Любая сфера применения, требующая герметичного перекрытия под высоким давлением. Шаровые краны также допускают использование поршней для очистки трубопроводов. Конструкция с полным проходным сечением. Поршень проходит без препятствий. Запорные вентили типа «бабочка» не могут использоваться для очистки трубопроводов. Диск закрывает проходное сечение.
Запорный клапан типа «бабочка» против шарового клапана для водоснабжения и работы с трубопроводами большого диаметра и низкого давления: клапан типа «бабочка» выигрывает по стоимости и весу. Муниципальный водопровод, очистка сточных вод, сельскохозяйственное орошение, пищевая промышленность. Легкий компактный корпус. Более низкая стоимость монтажа на трубопроводах большого диаметра. Падение давления в этих условиях приемлемо.
Ни один из этих клапанов не подходит для точного регулирования потока. Оба представляют собой устройства с четвертьоборотным механизмом включения/выключения. Для регулирования потока необходим шаровой клапан.
Как соотносятся затраты?
Стоимость шарового и поворотного затвора в большей степени зависит от диаметра трубы, чем от чего-либо еще.
При диаметре менее DN50 цены примерно одинаковы. При диаметре более DN150 разница в цене быстро увеличивается. Диск и шток в сборе проще и легче, чем шаровой затвор с полным проходным сечением. При диаметре DN300 и выше дисковые задвижки стоят значительно дешевле. Именно поэтому они доминируют в водопроводной инфраструктуре большого диаметра низкого давления по всему миру.
Шаровые краны стоят дороже при больших диаметрах. Однако более плотное уплотнение, более высокое номинальное давление и возможность очистки с помощью поршней оправдывают их использование в условиях высоких нагрузок. В тех случаях, когда выходит из строя поворотный затвор и требует полной замены, стоимость жизненного цикла шарового крана часто оказывается ниже.
Как шаровые и поворотные задвижки соотносятся друг с другом?
В таблице ниже представлены шаровые и дисковые затворы с учетом факторов, влияющих на решения промышленных покупателей.
| Фактор | Шаровой клапан | Дроссельный клапан |
| Номинальное давление | Давление до 1000 PSI и выше | Обычно 250 PSI и ниже. |
| Падение давления | Практически нулевой, полнопроходной | Более высокий диск в потоке жидкости. |
| Надежность герметизации | Герметичность при высоком и низком давлении. | Разлагается при высоком давлении. |
| Размер и вес | Тяжелее, больше по диаметру. | Более лёгкий, компактный |
| Стоимость при большом диаметре | Выше | Значительно ниже |
| Возможность прочистки трубопроводов | Да | Нет |
| Многопортовый вариант | Да | Нет |
| Лучше всего подходит для | Высокое давление, газ, нефть, фармацевтика | Вода низкого давления, большой диаметр |
Как выбрать между шаровым и поворотным краном?
Давление в системе выше 250 PSI?
Да: шаровой клапан. Уплотнение дискового затвора изнашивается под повышенным давлением.
Диаметр трубы превышает DN300, а давление низкое?
Да: поворотный затвор. Преимущество в стоимости и весе слишком существенно, чтобы его игнорировать при больших диаметрах.
Для работы системы требуется прочистка трубопровода?
Да: только шаровой клапан. Конструкция с полным проходным сечением. Чип проходит беспрепятственно.
Среда представляет собой газ или суспензию с твердыми частицами?
Да: шаровой клапан. Запорные вентили типа «бабочка» не подходят для работы с газом или абразивными средами.
Основное ограничение — бюджет, а давление должно оставаться ниже 250 PSI?
Да: поворотный затвор. Экономически выгоден для систем водоснабжения и коммунальных сетей низкого давления.
Почему стоит выбрать YKY Valve для поставок шаровых кранов?
YKY Valve производит полный ассортимент шаровых кранов, включая 2PC фланцевый, 2-компонентный резьбовой, 3-компонентный кованый, 3-ходовой L-образный и полностью сварной Конфигурации. Прямые поставки с завода. Без наценки посредников. Сертифицировано по стандартам API, GB, DIN и JIS. Седла из PTFE и Viton, рассчитанные на температуру от -29°C до 425°C. Более 150 станков с ЧПУ. Проверено под давлением 100% перед отгрузкой. Нет строгих требований к минимальному объему заказа. Возможны образцы в единственном экземпляре.
Для проектов, где решающим фактором является разница в герметичности и давлении между шаровым и поворотным затвором, контакт YKY Valve Для получения ценового предложения на шаровой кран и бесплатной консультации по выбору.
Двухсекционный шаровой кран с резьбой имеет двухкомпонентную конструкцию для простоты установки и надежного уплотнения. Широко используется в системах водоподготовки, системах отопления, вентиляции и кондиционирования воздуха, а также в нефтехимической промышленности.
Исследовать продукт
Часто задаваемые вопросы
В чём основное различие между шаровым и поворотным затвором?
В шаровых кранах используется сферический шар с полным проходным сечением для герметичного перекрытия потока с практически нулевым падением давления. В поворотных затворах используется диск, который остается в потоке. Шаровые краны подходят для работы под высоким давлением. Поворотные затворы подходят для систем большого диаметра низкого давления.
Какой из них лучше подходит для работы при высоком давлении?
Шаровые краны. Герметичное уплотнение до 1000 PSI. Герметичность дисковых затворов ухудшается с повышением давления, что делает их ненадежными в условиях высокого давления газа, нефти или химических веществ, где целостность перекрытия имеет решающее значение.
Задвижки-поворотные диски дешевле шаровых?
Да, особенно для больших диаметров. Более простая конструкция диска значительно снижает стоимость при диаметрах свыше DN150. Шаровые краны стоят дороже, но обеспечивают более плотное уплотнение, возможность прочистки с помощью поршней и многоходовые варианты, недоступные для дисковых кранов.
Какой клапан лучше подходит для систем водоснабжения?
Запорные вентили типа «бабочка» для водопроводных сетей большого диаметра низкого давления, используемых в муниципальном водоснабжении и ирригации. Шаровые вентили для водопроводных сетей высокого давления, дозирования химикатов и фармацевтической воды, где требуется герметичное перекрытие и возможность прочистки с помощью поршня.
