วาล์วบอลหน้าแปลน 2 ชิ้น
วาล์วบอลหน้าแปลน 2 ชิ้นนี้ออกแบบมาสำหรับการใช้งานทางเคมีและพลังงาน สามารถรับมือกับสารกัดกร่อน เช่น ไนตริกและกรดอะซิติก ตัววาล์วมีให้เลือกทั้งแบบสแตนเลสหรือเหล็กกล้าคาร์บอน และแบบ PTFE/RPTFE มั่นใจได้ในอุณหภูมิปิดที่ -29°C ถึง 121°C ภายใต้ความดันสูงสุด PN64/600LB
ขนาดวาล์ว: DN15 – DN200
ระดับแรงดัน: PN16 / PN25 / PN40 / PN64; 150LB – 600LB
วัสดุตัวเครื่อง: สแตนเลสสตีล (CF8 / CF8M), เหล็กกล้าคาร์บอน (WCB)
วัสดุลูกบอล: สแตนเลส
วัสดุที่นั่ง: PTFE / RPTFE / PEEK
การเชื่อมต่อ: อาร์เอฟ, อาร์ทีเจ
ช่วงอุณหภูมิ: -29°C ถึง 121°C
สื่อที่ใช้ได้: กรดไนตริก กรดอะซิติก น้ำ น้ำมัน ไอระเหย
ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์
แบบอย่าง: Q41F
มาตรฐานการออกแบบ: GJB/T 12224, ASME B16.34
มาตรฐานปลายการเชื่อมต่อ: JB/T 79.1, ASME B16.5
มิติแบบพบหน้ากัน: GB/T 12221, ASME B16.10
มาตรฐานการทดสอบ: GB/T 13927, API 598

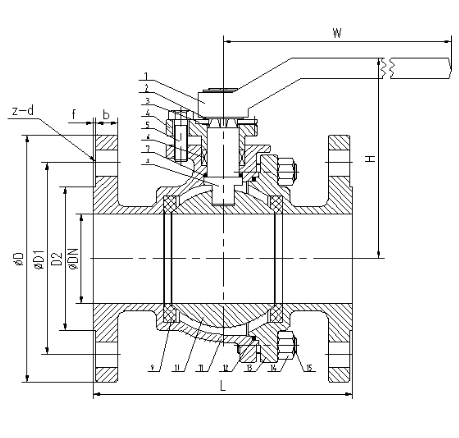

ขนาดและโครงสร้างของผลิตภัณฑ์
| เลขที่. | ชื่อชิ้นส่วน | วัสดุ |
|---|---|---|
| 1 | รับมือ | WCB+สังกะสี |
| 2 | แหวนสแน็ป | 314 |
| 3 | แผ่นหยุด | 314 |
| 4 | ต่อม | ซีเอฟ8 |
| 5 | สายฟ้า | 314 |
| 6 | การบรรจุ | ไฟเบอร์ |
| 7 | ปะเก็น | ไฟเบอร์ |
| 8 | วิทยาศาสตร์ เทคโนโลยี วิศวกรรมศาสตร์ และคณิตศาสตร์ | เอฟ314 |
| 9 | ที่นั่ง | ไฟเบอร์ |
| 10 | ลูกบอล | เอฟ314 |
| 11 | ร่างกาย | ซีเอฟ8 |
| 12 | ปะเก็น | ไฟเบอร์ |
| 13 | หมวก | ซีเอฟ8 |
| 14 | ถั่ว | 314 |
| 15 | สายฟ้า | 314 |
พารามิเตอร์ประสิทธิภาพ
| รายการ ซิซึม | ล. | ว. | ชม | ดี | ดี1 | ดีทู | บี | เอฟ | แซด |
|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 108 | 130 | 59 | 90 | 60.3 | 34.9 | 8 | 2 | 4-Φ16 |
| 3/4" | 117 | 130 | 63 | 100 | 69.9 | 42.9 | 8.9 | 2 | 4-Φ16 |
| 1" | 127 | 160 | 75 | 110 | 79.4 | 50.8 | 9.6 | 2 | 4-Φ16 |
| 1 1/4" | 140 | 160 | 85 | 115 | 88.9 | 63.5 | 11.2 | 2 | 4-Φ16 |
| 1-1/2" | 165 | 230 | 95 | 125 | 98.4 | 73 | 12.7 | 2 | 4-Φ16 |
| 2" | 178 | 230 | 107 | 150 | 120.7 | 92.1 | 14.3 | 2 | 4-Φ19 |
| 2 1/2" | 191 | 400 | 142 | 180 | 139.7 | 104.8 | 15.9 | 2 | 4-Φ19 |
| 3" | 203 | 400 | 152 | 190 | 152.4 | 127 | 17.5 | 2 | 4-Φ19 |
| 4" | 229 | 700 | 178 | 230 | 190.5 | 157.2 | 22.3 | 2 | 8-Φ19 |
กำลังมองหาวาล์วที่เชื่อถือได้โดยไม่ต้อง ระยะเวลานำส่งนานไหม?
- YKY ช่วยคุณลดต้นทุนและเร่งโครงการให้เร็วขึ้นด้วยวาล์วที่ผ่านการรับรองและปรับแต่งได้อย่างสมบูรณ์ พร้อมด้วยการสนับสนุนจากผู้เชี่ยวชาญและการจัดส่งที่รวดเร็วไปยังกว่า 30 ประเทศ
- เริ่มต้นด้วยข้อมูลจำเพาะของคุณ เราจะจัดการการออกแบบ การทดสอบ และการจัดส่ง
