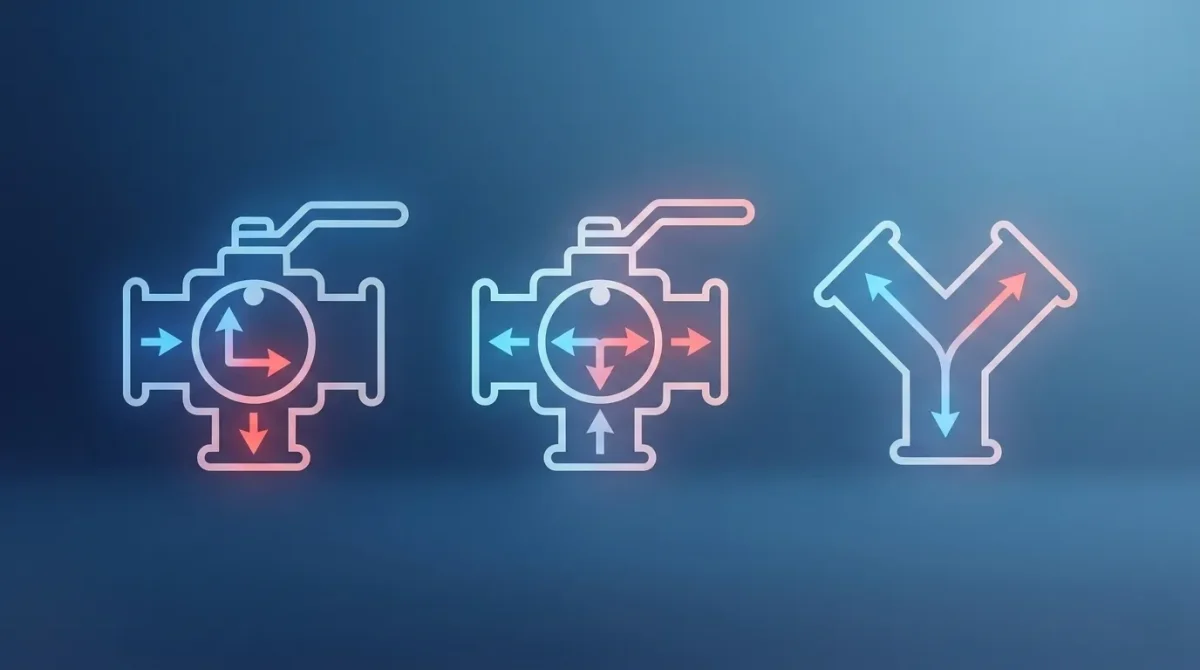

--- العنوان: "صمام كروي ثلاثي الاتجاهات: دليل تحديد المقاسات والاختيار بين منافذ L و T و Y" التاريخ: 2026-07-14T09:29:06Z تاريخ التعديل: 2026-07-28T09:29:22Z الرابط الدائم: "https://www.ykyvalve.com/blog/ball-valves/3-way-ball-valve-l-port-t-port-guide/" النوع: منشور الحالة: منشور مقتطف: "" wpid: 1657 التصنيفات: - صمامات كروية الصورة المميزة: "https://www.ykyvalve.com/wp-content/uploads/2026/07/image-71.webp" نص الصورة المميزة البديل: الصورة المميزة التي تعرض العنوان الكامل للمقال مع مخططات تدفق الصمامات الكروية ثلاثية الاتجاهات. التاريخ والوقت: 2026-07-28T09:29:22Z الكلمات المفتاحية: - صمامات كروية --- يكمن الفرق بين صمامات الكرة ثلاثية الاتجاهات ذات المنافذ L وT وY في كيفية توجيهها لوسائط المعالجة عبر النظام. يتميز الصمام ثلاثي الاتجاهات القياسي بثلاثة منافذ ومسار تدفق مشترك. يحدد التصميم الداخلي ما إذا كان يجمع مدخلين في مدخل واحد أو يقسم مدخلًا واحدًا إلى مدخلين. يقدم دليل صمامات الكرة ثلاثية الاتجاهات هذا شرحًا مفصلًا لكيفية عمل صمام الكرة ثلاثي الاتجاهات وتطبيقاته المختلفة. ## **آلية عمل صمام الكرة ثلاثي الاتجاهات** يُحدد مبدأ تشغيل هذا الصمام بواسطة الكرة ذات المنافذ، والتي تحدد كيفية اتصال المنفذ المشترك بالمنافذ الفردية. يمكن لربع دورة أن تُغير مسار التدفق تمامًا، أو في بعض التصميمات، تقسيم التدفق بين منافذ متعددة. عادةً ما يتم التحكم في الدوران بواسطة ساق متصلة إما بمقبض يدوي أو مشغل كهربائي. على الرغم من وجود أوجه تشابه في آلية عمل صمام الكرة ثلاثي الاتجاهات في جميع التكوينات، إلا أن هندسة الكرة الداخلية هي التي تحدد وظيفته. فبدلاً من جسم الصمام وغطائه، يُحدد شكل التجويف ما إذا كان سيُستخدم للتحويل أو الخلط أو للتحكم المتخصص في التدفق منخفض الاضطراب. وكما هو الحال في جميع صمامات الكرة، تعتمد هذه الصمامات على مقاعد مصنعة بدقة عالية لتوفير إحكام مانع للتسرب عند تغيير الوضع. لتوسيع معرفتك حول منع التسرب والمقاعد وغيرها من الآليات الأساسية، اطلع على "كيف يعمل صمام الكرة؟ دليل آلية التشغيل الكامل". **صمام كرة ثلاثي الاتجاهات بتكوينات L وT وY** ![مخططات تدفق صمامات الكرة ثلاثية الاتجاهات بتكوينات L وT وY. على الرغم من تشابه أجسام الصمامات ظاهريًا، إلا أنه يتعين على المهندسين والمشترين إيلاء الأولوية للثقوب الداخلية للكرة لفهم وظيفتها الهيدروليكية. **صمام كروي ذو منفذ L للتحويل** الوظيفة: يتميز هذا الصمام بفتحة على شكل حرف L تربط المنفذ المشترك (المسمى عادةً AB) إما بالمنفذ A أو المنفذ B. يوجه التدفق إلى أحد المنفذين مع عزل الآخر أثناء التشغيل. من المستحيل عمليًا توصيل جميع المنافذ الثلاثة في وقت واحد. ديناميكيات التدفق: يبدو مخطط المنفذ L كما يلي: يدخل السائل من خلال AB ويخرج من المنفذ A ← تدور الكرة 90 درجة ← يدخل السائل من خلال AB ويخرج من المنفذ B. يُستخدم هذا الصمام عادةً للتحويل، مما يسمح للأنظمة بالتبديل بين خطوط الأنابيب دون الحاجة إلى تركيب صمامات متعددة. التطبيقات: يُستخدم تصميم المنفذ على شكل حرف L غالبًا في تجاوز الغلايات، وتغيير المضخات، واختيار الخزانات، وتبديل دوائر التدفئة والتبريد، وتحويل خطوط العمليات. عادةً ما توجد المواصفات الفنية على صفحات المنتجات، كما هو الحال بالنسبة لخط صمامات YKY الكروية. **صمام كروي على شكل حرف T للخلط** الوظيفة: يستخدم هذا التصميم فتحة على شكل حرف T تربط منفذين أو ثلاثة منافذ حسب موضع الكرة. يوفر هذا التصميم مرونة أكبر من التصميم على شكل حرف L، حيث يمكن للصمام إما خلط مدخلين في مدخل واحد أو توزيع مدخل واحد على عدة مخارج. يعتمد ذلك على نقطة توقف دوران الكرة ونمط الحفر الداخلي. ديناميكيات التدفق: غالبًا ما يكون مخطط المنفذ على شكل حرف T كما يلي: تدخل المداخل من خلال المنفذ A والمنفذ B وتخرج من المنفذ AB للخلط. أحيانًا، قد يبدو الأمر كالتالي: يدخل السائل عبر المنفذ AB ويخرج إلى كل من المنفذين A وB. يمكن عزل أي من المنفذين بناءً على موضع دوران الكرة. التطبيقات: يُستخدم تصميم المنفذ T في خلط درجات حرارة أنظمة التدفئة والتهوية وتكييف الهواء، وخلط الماء الساخن المنزلي، وحقن المواد الكيميائية، وأنظمة معالجة المياه، وتطبيقات توزيع سوائل العمليات. مع ذلك، لا تدعم جميع صمامات المنفذ T جميع تركيبات التدفق، لذا يُفضل التأكد من حدود التصميم والمشغل مع YKY Valve قبل تحديد المواصفات. **صمام كروي بمنفذ Y للعمليات المتخصصة** الوظيفة: يتميز هذا الصمام بفتحة على شكل حرف Y بزاوية 120 درجة تقريبًا، بدلًا من 90 درجة في صمامات الكرة ثلاثية الاتجاهات ذات المنفذ L أو T. وهي أقل شيوعًا، ولكنها مفضلة لتحقيق انتقالات أكثر سلاسة تتطلب اضطرابًا أقل وفقدانًا أقل للضغط. ديناميكيات التدفق: يتميز مخطط منفذ Y ببساطته، حيث يدخل السائل من أي منفذ ويخرج من أي منفذ آخر بزاوية 120 درجة بأقل مقاومة. يُستخدم هذا المخطط في التصاميم التي تحتوي على صمامين بنفس تسمية المنفذ، والتي تتعامل مع مواد كاشطة، وتتميز بمعدلات تدفق عالية. التطبيقات: يُوصى باستخدام تكوين منفذ Y للمياه عالية التدفق، والملاط، وسوائل العمليات، وتنظيف خطوط الأنابيب، والتحويل الدوراني، والتحكم في العمليات الصناعية. ## **تحديد حجم الصمام بما يتجاوز أقطار الأنابيب** ![ سيناريو استخدام محتمل لصمام كروي ثلاثي الاتجاهات في تطبيق صناعي. ](https://www.ykyvalve.com/wp-content/uploads/2026/07/image-73-1200x670.webp) على الرغم من أن قطر الأنبوب يُحدد حجم الوصلة، إلا أنه لا يُشير إلى ما إذا كان الصمام الكروي قادرًا على استيعاب مستويات التدفق وانخفاض الضغط المطلوبة. يعتمد اختيار الصمام الاحترافي على معامل التدفق (Cv). يمثل معامل التدفق (Cv) حجم الماء بالغالونات في الدقيقة (غالون/دقيقة) الذي سيمر عبر جسم الصمام. يجب أن يكون هذا عند انخفاض ضغط قدره 1 رطل لكل بوصة مربعة (PSI) ودرجة حرارة 60 درجة فهرنهايت (15.6 درجة مئوية). **اختيار صمامات كروية ثلاثية الاتجاهات حسب معامل التدفق (Cv)** يشير معامل التدفق (Cv) الأعلى إلى سعة تدفق أكبر ومقاومة أقل. يتم حساب معامل التدفق (Cv) المطلوب باستخدام معدل تدفق النظام وفقدان الضغط المقبول. يؤثر تكوين المنفذ أيضًا على خصائص التدفق وانخفاضات الضغط، وبالتالي يؤثر على معامل التدفق الكلي. يمكن العثور على معلومات حول تطبيقات الصمامات ثلاثية الاتجاهات وأنواع المنافذ وديناميكيات التدفق في القسم السابق من دليل الصمامات الكروية ثلاثية الاتجاهات هذا. | حجم الصمام (بوصة) | أقصى معامل تدفق (Cv) | | --- | --- | | ½ بوصة | 5 | | ¾ بوصة | 6.5 | | 1 بوصة | 10 | | 1 ¼ بوصة | 22 | | 1 ½ بوصة | 35 | | 2 بوصة | 42 | | 2 ½ بوصة | 70 | | 3 بوصة | 110 | | 4 بوصة | 170 | ### **عواقب اختيار حجم معامل التدفق غير الصحيح** سيؤثر عدم تطابق حجم معامل التدفق (Cv) بشكل أساسي على أداء نظام الأنابيب الصناعية. ستؤدي الوحدة ذات الحجم الأصغر إلى تقييد التدفق، بينما ستؤدي الوحدة ذات الحجم الأكبر إلى تذبذب مستمر. كما يمكن أن تحدث "متلازمة المنافذ الخاطئة"، حيث يزداد هدر الطاقة ويحدث تحكم غير منتظم في درجة الحرارة. علاوة على ذلك، عندما لا يكون أقصى ضغط للإغلاق أكبر من ضغط المدخل، فلن يعمل الصمام أو يغلق بشكل صحيح. يؤدي هذا إلى التكهف، حيث تتشكل فقاعات البخار ثم تنفجر في الداخل، مما يتسبب في حدوث تآكل داخلي وأضرار ناتجة عن الصدمات واهتزازات. ومع ذلك، لا تتطلب جميع العمليات الصناعية إغلاقًا محكمًا تمامًا. يضمن تحديد فئة التسريب الصحيحة أداء إحكام مطابقًا لمتطلبات التطبيق دون تكلفة إضافية. الفئة الرابعة مناسبة لتطبيقات الصمامات ثلاثية الاتجاهات العامة التي تسمح بتسريب طفيف. وهي المعيار لمعظم العمليات التي تتطلب تلامسًا معدنيًا مباشرًا بين الأجزاء. أما الفئة السادسة فهي مخصصة للتطبيقات التي تتطلب أداءً خاليًا من التسريب، مثل أنظمة الأغذية والأدوية والغازات الخطرة. صمام كروي ثلاثي الاتجاهات ذو حافة على شكل حرف L: صُمم هذا الصمام الكروي ذو الحافة على شكل حرف L ليجمع بين التنوع والمتانة، ويضمن تحكمًا اتجاهيًا موثوقًا في خطوط الأنابيب المعقدة. [استكشف المنتج](https://www.ykyvalve.com/product/3-way-l-type-flanged-ball-valve/) [ ![صمام كروي ثلاثي الاتجاهات ذو حافة من النوع L](https://www.ykyvalve.com/wp-content/uploads/2025/07/3-Way-L-Type-Flanged-Ball-Valve-800x800.webp) ](https://www.ykyvalve.com/product/3-way-l-type-flanged-ball-valve/) ## **دليل الصمامات الكروية ثلاثية الاتجاهات: الدقة تبدأ بالاختيار** لكل تكوين منفذ ثلاثي الاتجاهات وحجم معامل تدفق غرض محدد ويتناسب مع تطبيقات صمامات معينة على أفضل وجه. يُعد منفذ L مناسبًا لمزج التدفقات وحماية التجاوز، بينما يُعد منفذ T مثاليًا للتحكم في درجة الحرارة. لتحقيق أداء تحويل عالي يتطلب تدفقًا كاملًا، يُنصح بالنظر في صمام الكرة ذي الحافة ثلاثية الاتجاهات من النوع L من YKY. للحصول على عرض سعر مجاني، تفضل بزيارة الرابط التالي:
