يعتمد مشروع خط أنابيب يمتد عبر ثلاث قارات على افتراض أن كل وصلة ملولبة تفي بالمعيار الإقليمي المحدد في الرسومات الهندسية. عندما يقوم فريق المشتريات بتوريد صمامات دون التحقق من هندسة اللولبة - باستبدال مكونات NPT في نظام BSPT لأن الأبعاد بدت متقاربة بما فيه الكفاية - فإن العطل لا يظهر أثناء التركيب.
يظهر بعد ستة أسابيع، تحت ضغط التشغيل الكامل، في مفصل لم يتم تثبيته بشكل صحيح. يغطي هذا الدليل متى يتم إجراء اختبار BSPT صمام كروي المواصفات الإلزامية، وكيفية تحديد الخيوط المخروطية البريطانية في الميدان، وما هي معايير المواد والضغط التي تحدد الصمام المناسب للصمامات الأوروبية والآسيوية والأسترالية. البنية التحتية لخطوط الأنابيب.
لماذا يؤثر اختيار معيار الخيط على سلامة خط الأنابيب؟
لا يؤدي عدم تطابق سن لولبي واحد في خط أنابيب مضغوط إلى تسرب بطيء، بل يُسبب نقطة ضعف هيكلية تتفاقم مع كل دورة ضغط. تستخدم صمامات الكرة BSPT أسنان لولبية مخروطية قياسية بريطانية بزاوية جانبية 55 درجة وجذور وقمم مستديرة. تُعد هذه الصمامات المواصفات المطلوبة في جميع أنحاء البنية التحتية لخطوط الأنابيب في أوروبا وآسيا وأستراليا، والتي تتبع المعايير البريطانية.
إن فرق المشتريات التي تعتمد على السعر فقط في التوريد، دون التحقق من هندسة الخيوط، تتسبب في حدوث نفس الأعطال التي توقف خطوط الإنتاج وتستدعي التفتيش التنظيمي.
BSPT مقابل NPT: الفرق في هندسة الخيوط الذي لا يمكن تجاهله
تتميز كل من خيوط NPT وBSPT بتصميم مخروطي. وتُشكل كلتاهما مانع تسرب ميكانيكيًا من خلال تداخل الخيوط. هذا التشابه السطحي هو ما يدفع المهندسين إلى افتراض إمكانية استبدالهما، وهذا الافتراض مسؤول عن نسبة كبيرة من حالات فشل الوصلات الملولبة في مشاريع خطوط الأنابيب العابرة للحدود.
الفرق دقيق وغير قابل للتفاوض:
| ميزة | BSPT (المعيار البريطاني) | NPT (المعيار الأمريكي) |
| زاوية الخيط | 55 درجة | 60 درجة |
| نموذج الخيط | جذور وقمم مستديرة | جذور وقمم مسطحة |
| المناطق الرئيسية | أوروبا، آسيا، أستراليا | أمريكا الشمالية، أمريكا الجنوبية |
| طريقة الختم | التداخل بين المخاريط | التداخل بين المخاريط |
| هل هما قابلان للتبديل؟ | لا | لا |
يؤدي إدخال سنّ لولبي ذكري بزاوية 60 درجة من نوع NPT في منفذ أنثوي بزاوية 55 درجة من نوع BSPT إلى تكوين فجوات مجهرية على طول مسافة التلامس. قد يبدو التوصيل محكمًا عند التركيب، ولكن تحت ضغط التشغيل، تتسع هذه الفجوات، مما يؤدي إلى تسرب السوائل. خط التخليق الكيميائي, وهذا يعني الاستجابة لحالات المواد الخطرة. أما على المنصات البحرية، فيعني ذلك إيقاف التشغيل الطارئ. ويترتب على اختلاف زاوية الخيط بمقدار خمس درجات عواقب تشغيلية وخيمة.
بالنسبة لمعايير الأبعاد والاختبار على خيوط الأنابيب الصناعية، فإن المؤسسة البريطانية للمعايير (BSI) و ASME B1.20.1 هما المرجعان الموثوقان.

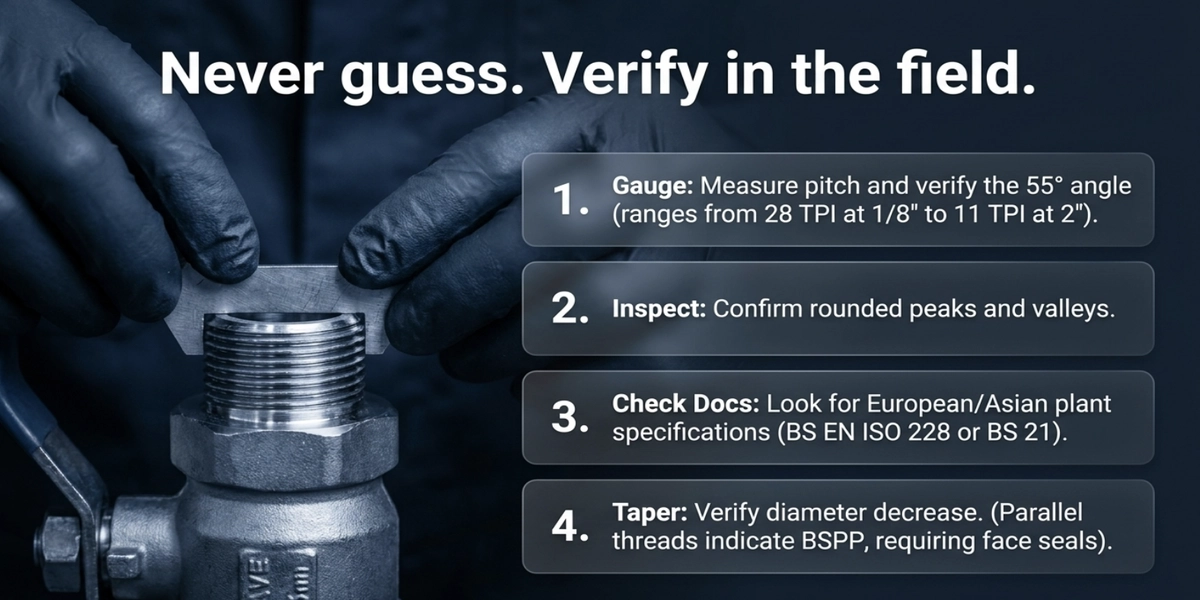

كيفية التعرف على صمام كروي BSPT في الموقع
يتميز سنّ BSPT بزاوية جانبية 55 درجة، وقمم ووديان مستديرة، وتناقص قابل للقياس باتجاه نهاية الأنبوب. تحقق من ذلك باستخدام مقياس سنّ معاير، وقارنه بوثائق المشروع التي تحدد المعيار الإقليمي، وتحقق من علامات جسم الصمام بحثًا عن تصنيفات BS أو EN. لا تعتمد أبدًا على التقدير البصري وحده.
يواجه الفنيون العاملون في المشاريع الدولية في كثير من الأحيان تجهيزات قديمة غير مُصنّفة. وتكون عملية تحديدها بسيطة عند تنفيذها بشكل صحيح:
استخدم مقياس الخيوط أولاً. قم بقياس خطوة السن وزاوية الجانب. تتراوح أسنان BSPT من 28 سنًا لكل بوصة عند 1/8 بوصة إلى 11 سنًا لكل بوصة عند 2 بوصة، مع ثبات زاوية 55 درجة في جميع الأحجام.
افحص شكل الخيط. تؤكد القمم والوديان المستديرة على الهندسة القياسية البريطانية. وتشير الملامح المسطحة إلى NPT.
راجع رسومات المشروع. تظهر معلومات بلد المنشأ والمعايير الإقليمية في وثائق المعدات الأصلية. وتحدد رسومات المصانع الأوروبية والآسيوية معيار BS EN ISO 228 أو BS 21، ويتطلب ذلك توصيلات BSPT.
تحقق من اتجاه التناقص التدريجي. يقل القطر باتجاه طرف الأنبوب في جميع المعايير المخروطية. يشير وجود سن لولبي متوازٍ بدون تدرج إلى معيار BSPP - وهو معيار بريطاني منفصل يتطلب مانع تسرب سطحي، وليس تداخلًا في السن اللولبي.
معايير اختيار مشاريع خطوط الأنابيب الدولية
تحدد الجغرافيا معيار الخيط. أي منشأة مبنية وفقًا للمواصفات الأوروبية أو الآسيوية تستخدم وصلات BSPT في جميع أنحائها - المبادلات الحرارية، ومداخل المضخات، ومنافذ أجهزة القياس، و صمامات العزل. يؤدي استبدال مكونات NPT في تلك البنية التحتية إلى عدم التوافق عند كل وصلة ملولبة.
بالإضافة إلى معيار الخيط، هناك ثلاثة معايير إضافية تحدد اختيار المواد:
درجة حرارة التشغيل. تتعرض الصمامات في تطبيقات التعدين والصهر لدورات صدمات حرارية تصل إلى 800 درجة مئوية. وتتشقق هياكل الصمامات المصنوعة من الفولاذ المصبوب القياسي عند تكرار دورات التسخين والتبريد فوق 400 درجة مئوية. لذا، تتطلب هذه التطبيقات هياكل مصنوعة من الفولاذ المطروق 4130 مع معالجة التبريد السريع في أفران كهربائية للحفاظ على سلامتها الهيكلية عبر نطاق درجات الحرارة الكامل.
التوافق مع الوسائط المتعددة. تؤدي بيئات رذاذ الملح البحرية إلى تآكل هياكل الفولاذ الكربوني في غضون أشهر. تتطلب خطوط إنتاج الأدوية والأغذية استخدام الفولاذ المقاوم للصدأ 316L مع أسطح داخلية مصقولة كهربائياً بدقة سطحية ≤ 0.8 ميكرومتر لتلبية متطلبات ممارسات التصنيع الجيدة (GMP). تتطلب دوائر تخليق الكلور والأمونيا هياكل مبطنة بسبائك هاستيلوي C-276 أو مادة PTFE، حيث يتعطل الفولاذ الكربوني في هذه التطبيقات قبل موعد الصيانة الدورية الأول.
تصنيف الضغط. يجب أن تتجاوز مواصفات الصمام أقصى ضغط اندفاعي، وليس ضغط التشغيل في حالة الاستقرار. تصل حالات الاندفاع الهيدروليكي إلى 1.5 إلى 2 ضعف ضغط التشغيل العادي. يتعطل الصمام المصمم لتحمل ضغط التشغيل تمامًا خلال أول دورة تشغيل عالية الطلب.
شركة YKY للتصنيع صمامات كروية BSPT مصنوعة من الفولاذ الكربوني، والفولاذ المقاوم للصدأ 316L، وهاستيلوي، ومبطنة بمادة PTFE، والفولاذ المطروق 4130، وتغطي نطاقًا واسعًا من تصنيفات الضغط بدءًا من 2000 رطل لكل بوصة مربعة للاستخدام القياسي وصولًا إلى 7250 رطل لكل بوصة مربعة لتطبيقات الضغط العالي. يأتي كل صمام مزودًا بخيوط مصنعة باستخدام الحاسوب (CNC) وفقًا لمعايير ISO وEN., وثائق التصميم بمساعدة الحاسوب (CAD), وبيانات اختبار ضغط المختبر. يتم التسليم خلال فترة زمنية قياسية تبلغ 35 يومًا مع معدل تسليم في الوقت المحدد 99% في أكثر من 30 دولة.
تم تصميم صمام البوابة GB لتحقيق أداء موثوق به في التطبيقات الصناعية، بما في ذلك الصناعات الكيميائية والبتروكيميائية والطاقة.
استكشاف المنتج
الأسئلة الشائعة
هل يمكن استخدام خيوط BSPT و NPT معًا باستخدام محول؟
تتوفر محولات الخيوط، لكنها تُضيف نقطة تسريب محتملة إضافية عند كل وصلة. في الدوائر الهيدروليكية عالية الضغط أو خطوط المواد الكيميائية، تُمثل هذه الوصلة الإضافية خطرًا غير مقبول. النهج الأمثل للمشاريع الدولية هو تحديد معيار الخيوط الذي يتوافق مع البنية التحتية القائمة منذ البداية، وليس التكيف مع عدم التوافق لاحقًا.
ما الفرق بين خيوط BSPT وخيوط BSPP؟
تعتمد وصلات BSPT (الوصلات المخروطية القياسية البريطانية) على مبدأ التداخل بين الأجزاء المخروطية، وهو نفس مبدأ وصلات NPT. أما وصلات BSPP (الوصلات المتوازية القياسية البريطانية) فهي مستقيمة - أي غير مخروطية - وتتطلب مانع تسرب لاصق أو حلقة دائرية عند السطح لتحقيق وصلة محكمة الضغط. يؤدي الجمع بين النوعين إلى عدم اكتمال الغلق بغض النظر عن عزم الدوران المُطبق. لذا، تأكد دائمًا من نوع الوصلة (مخروطية أو متوازية) قبل طلب صمامات بديلة لأنظمة المعايير البريطانية.
ما هي الشهادات التي يجب أن يحملها صمام الكرة BSPT لتطبيقات النفط والغاز؟
تغطي شهادة API 6D صمامات الكرة لخطوط الأنابيب المستخدمة في قطاع النفط والغاز، وتؤكد اجتياز الصمام لاختبارات الضغط، والتحقق من الأبعاد، ومتطلبات تتبع المواد. أما شهادة ISO 9001 فتغطي نظام إدارة الجودة لدى الشركة المصنعة. بينما تغطي شهادة ISO 5208 اختبارات الضغط للصمامات الصناعية. بالنسبة للتطبيقات البحرية، يجب التحقق أيضًا من الامتثال لمتطلبات السلطات الإقليمية ذات الصلة، مثل شهادة ATEX للأجواء القابلة للانفجار في أوروبا. إن الشراء من شركة مصنعة حاصلة على هذه الشهادات يضمن عدم وجود ثغرات في الوثائق التي تؤخر الموافقات على المشاريع.
