صمام بوابة API
يتميز صمام البوابة API بهيكل وغطاء متينين، مع خيارات متعددة من المواد، بما في ذلك WCB وCF8 وHastelloy، لتعزيز مقاومته للتآكل. يضمن إحكامه الدقيق باستخدام سبائك الكروم 13 والتيتانيوم تشغيلًا موثوقًا به وخاليًا من التسرب في نطاق واسع من درجات الحرارة، من -29 درجة مئوية إلى 425 درجة مئوية.
حجم الصمام: 1 1/2 بوصة - 24 بوصة
فئة الضغط: 150 رطل - 2500 رطل
مادة الجسم: WCB، WCC، LCB، LCC، CF8، CF3، CF8M، CF3M، WC6، WC9، C5، C6
مادة غطاء المحرك: WCB، WCC، LCB، LCC، CF8، CF3، CF8M، CF3M، WC6، WC9، C5، C6
مواد الختم: 13Cr، STL، Hastelloy، سبائك التيتانيوم، الزركونيوم
مادة الجذع: 410، 420، F304، F316، F304L، F316L، 4140
درجة الحرارة المطبقة: -29 درجة مئوية إلى 425 درجة مئوية
الوسائط القابلة للتطبيق: الماء، النفط، البخار
المواصفات الفنية للمنتج
| نموذج | Z40W(HY) |
| معيار التصميم | API 600، ASME 16.34 |
| معيار نهاية الاتصال | ASME B16.5، ASME 16.25 |
| طول الوجه لوجه | ASME B16.10 |
| معيار اختبار الضغط | API 598 |

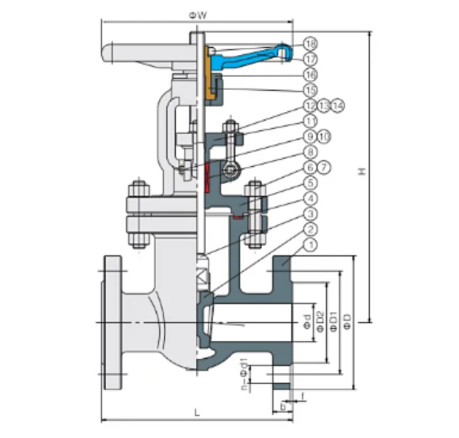

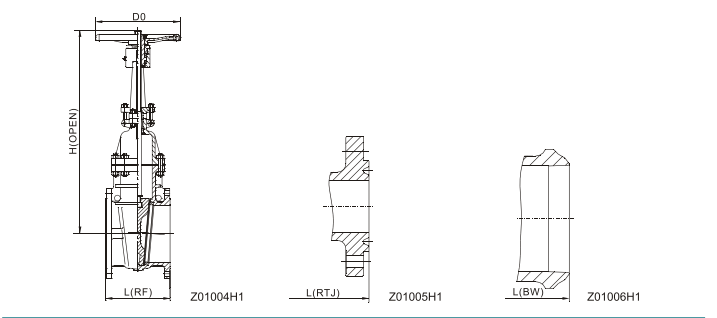

البناء والأبعاد
الفئة 150 رطل
| مقاس | أبعاد | وات (كجم) ≈ | H(مفتوح) ≈ | ||||||
|---|---|---|---|---|---|---|---|---|---|
| مم | في | ل(RF) | ل(RTJ) | ل(عرض النطاق الترددي) | د0 | ترددات الراديو | الوزن الخفيف | يدوي | معدات |
| 40 | 1 1/2 | 165 | 178 | 165 | 180 | 15 | 14 | 342 | — |
| 50 | 2 | 178 | 191 | 216 | 200 | 17 | 15 | 397 | — |
| 65 | 2 1/2 | 191 | 203 | 241 | 200 | 27 | 24 | 438 | — |
| 80 | 3 | 203 | 216 | 283 | 250 | 31 | 28 | 504 | — |
| 100 | 4 | 229 | 241 | 305 | 250 | 47 | 42 | 590 | — |
| 125 | 5 | 254 | 267 | 381 | 300 | 58 | 54 | 682 | — |
| 150 | 6 | 267 | 279 | 403 | 300 | 71 | 69 | 756 | — |
| 200 | 8 | 292 | 305 | 419 | 350 | 122 | 113 | 975 | 1015 |
| 250 | 10 | 330 | 343 | 457 | 400 | 185 | 170 | 1170 | 1210 |
| 300 | 12 | 356 | 368 | 502 | 450 | 225 | 214 | 1375 | 1415 |
| 350 | 14 | 381 | 394 | 572 | 500 | 355 | 340 | 1566 | 1610 |
| 400 | 16 | 406 | 419 | 610 | 600 | 495 | 475 | 1770 | 1825 |
| 450 | 18 | 432 | 445 | 660 | 600 | 688 | 635 | 1924 | 1980 |
| 500 | 20 | 457 | 470 | 711 | 680 | 900 | 770 | 2144 | 2210 |
| 600 | 24 | 508 | 521 | 813 | 760 | 1135 | 965 | 2522 | 2610 |
| 650 | 26 | 559 | — | 902 | 800 | 1700 | 1425 | 2728 | 2800 |
| 700 | 28 | 610 | — | 991 | 915 | 1950 | 1820 | 2941 | 3022 |
| 750 | 30 | 610 | — | 991 | 915 | 2210 | 1980 | 3175 | 3208 |
| 800 | 32 | *660 | — | *965 | 915 | 2900 | 2600 | 3320 | 3400 |
| 900 | 36 | 711 | — | 1219 | 915 | 3500 | 3150 | 3600 | 3740 |
| 1000 | 40 | *762 | — | *1066 | — | 4880 | — | — | 4100 |
| 1050 | 42 | 813 | — | 1397 | — | 5302 | — | — | 4300 |
| 1200 | 48 | *864 | — | *1270 | — | 7520 | — | — | 5080 |
| 1350 | 54 | *1016 | — | * | — | 10050 | — | — | 6430 |
| 1500 | 60 | *1270 | — | * | — | 14800 | — | — | 6850 |
| 1600 | 64 | *1676 | — | * | — | 15025 | — | — | 7120 |
البناء والأبعاد
الفئة 300 رطل
| مقاس | أبعاد | وات (كجم) ≈ | H(مفتوح) ≈ | ||||||
|---|---|---|---|---|---|---|---|---|---|
| مم | في | ل(RF) | ل(RTJ) | ل(عرض النطاق الترددي) | د0 | ترددات الراديو | الوزن الخفيف | يدوي | معدات |
| 40 | 1 1/2 | 191 | 203 | 191 | 160 | 22 | 16 | 300 | — |
| 50 | 2 | 216 | 232 | 216 | 200 | 26 | 20 | 430 | — |
| 65 | 2 1/2 | 241 | 257 | 241 | 200 | 39 | 35 | 510 | — |
| 80 | 3 | 283 | 298 | 283 | 250 | 48 | 40 | 540 | — |
| 100 | 4 | 305 | 321 | 305 | 250 | 73 | 59 | 650 | — |
| 125 | 5 | 381 | 397 | 381 | 300 | 110 | 95 | 760 | — |
| 150 | 6 | 403 | 419 | 403 | 350 | 144 | 124 | 840 | — |
| 200 | 8 | 419 | 435 | 419 | 400 | 204 | 176 | 1040 | 1080 |
| 250 | 10 | 457 | 473 | 457 | 450 | 320 | 278 | 1280 | 1320 |
| 300 | 12 | 502 | 518 | 502 | 500 | 465 | 405 | 1440 | 1484 |
| 350 | 14 | 762 | 778 | 762 | 600 | 715 | 643 | 1590 | 1646 |
| 400 | 16 | 838 | 854 | 838 | 600 | 970 | 876 | 1755 | 1810 |
| 450 | 18 | 914 | 930 | 914 | 680 | 1190 | 1076 | 1997 | 2150 |
| 500 | 20 | 991 | 1010 | 991 | 760 | 1655 | 1515 | 2192 | 2320 |
| 600 | 24 | 1143 | 1165 | 1143 | 915 | 2320 | 2114 | 2587 | 2730 |
| 650 | 26 | 1245 | 1270 | 1245 | 915 | 2900 | 2640 | 2890 | 2940 |
| 700 | 28 | 1346 | 1372 | 1346 | 915 | 3510 | 3210 | 3280 | 3350 |
| 750 | 30 | 1397 | 1422 | 1397 | 950 | 4100 | 3760 | 3510 | 3530 |
| 800 | 32 | 1524 | 1552 | 1524 | — | 5250 | 4864 | — | — |
| 850 | 34 | 1626 | 1654 | 1626 | — | — | — | — | — |
| 900 | 36 | 1727 | 1756 | 1727 | — | 6940 | 6632 | — | 3820 |
| 1050 | 42 | 1981 | — | 1981 | — | — | — | — | — |
| 1200 | 48 | *2235 | — | *2235 | — | — | — | — | — |
البناء والأبعاد
الفئة 600 رطل
| مقاس | أبعاد | وات (كجم) ≈ | H(مفتوح) ≈ | ||||||
|---|---|---|---|---|---|---|---|---|---|
| مم | في | ل(RF) | ل(RTJ) | ل(عرض النطاق الترددي) | د0 | ترددات الراديو | الوزن الخفيف | يدوي | معدات |
| 40 | 1 1/2 | 292 | 295 | 292 | 250 | 47 | 39 | 438 | — |
| 50 | 2 | 330 | 333 | 330 | 250 | 55 | 47 | 512 | — |
| 65 | 2 1/2 | 356 | 359 | 356 | 250 | 75 | 66 | 549 | — |
| 80 | 3 | 432 | 435 | 432 | 350 | 123 | 102 | 668 | — |
| 100 | 4 | 559 | 562 | 559 | 450 | 260 | 208 | 890 | — |
| 125 | 5 | 660 | 663 | 660 | 500 | 400 | 373 | 1109 | 1159 |
| 150 | 6 | 787 | 790 | 787 | 600 | 700 | 630 | 1268 | 1318 |
| 200 | 8 | 838 | 841 | 838 | 680 | 854 | 766 | 1458 | 1508 |
| 250 | 10 | 889 | 892 | 889 | 760 | 1112 | 1059 | 1640 | 1735 |
| 300 | 12 | 991 | 994 | 991 | 800 | 1317 | 1243 | 1825 | 1895 |
| 350 | 14 | 1092 | 1095 | 1092 | 915 | 1862 | 1768 | 1992 | 2155 |
| 400 | 16 | 1194 | 1200 | 1194 | — | 2200 | 2090 | — | 2304 |
| 450 | 18 | 1397 | 1407 | 1397 | — | 4560 | 4228 | — | 2700 |
| 500 | 20 | 1448 | 1461 | 1448 | — | 5120 | 4682 | — | 3020 |
| 600 | 24 | 1549 | 1562 | 1549 | — | 7450 | 6850 | — | 3120 |
| 650 | 26 | 1651 | 1664 | 1651 | — | 8114 | 7500 | — | 3230 |
| 700 | 28 | 1778 | 1794 | 1778 | — | 9150 | 8450 | — | 3540 |
| 750 | 30 | 1930 | 1959 | 1930 | — | 9830 | — | — | 3560 |
| 800 | 32 | 2083 | 2099 | 2083 | — | 10400 | 9490 | — | 3905 |
| 900 | 36 | *2235 | — | *2235 | — | 11100 | — | — | 3910 |
| 1050 | 42 | *2438 | — | *2438 | — | — | — | — | — |

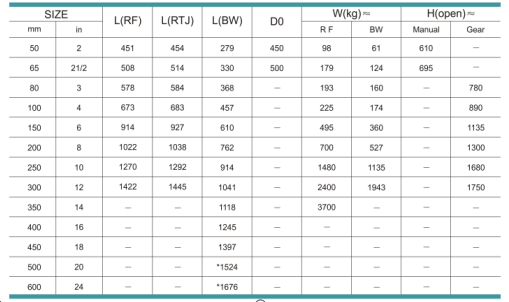

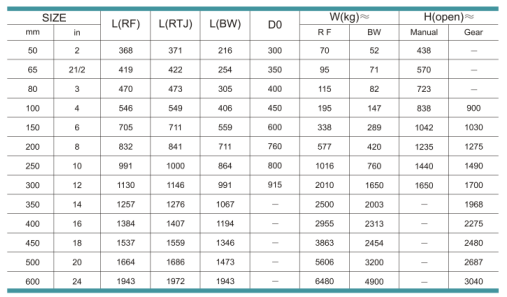

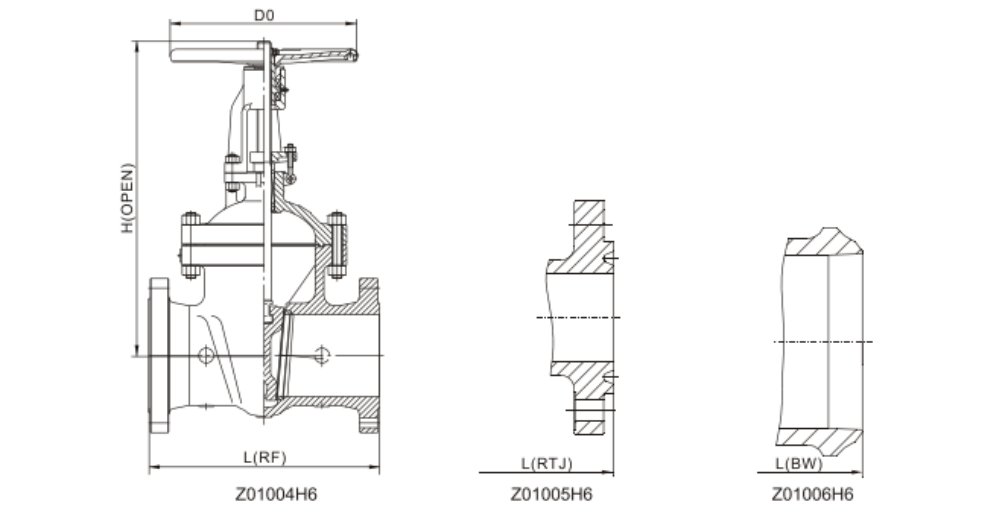

البناء والأبعاد
الفئة 900 رطل ~ 1500 رطل
الفئة 1500 رطل
لماذا يتم استخدام صمام البوابة API 600 لعزل خطوط الأنابيب؟
يُستخدم صمام البوابة API بشكل أساسي لبدء أو إيقاف التدفق في خط الأنابيب. عند فتحه بالكامل، يتحرك الصمام خارج مسار التدفق. لهذا السبب، تُستخدم صمامات البوابة عادةً لعزل التدفق بدلاً من تنظيمه بشكل متكرر.
تشمل مجموعة المنتجات المعروضة في هذه الصفحة خدمات المياه والزيت والبخار، مع فئات ضغط متعددة وخيارات مواد متنوعة. يجب أن يتوافق التكوين النهائي مع مواصفات خط الأنابيب، حيث يتم اختيار الحجم والفئة ومادة الهيكل والتشطيبات ووصلة النهاية كصمام متكامل.
كيف يؤثر كل من فئة الضغط ونوع وصلة النهاية على الطلب؟
تُحدد فئة الضغط نظام تصنيف الضغط ودرجة الحرارة المستخدم للصمام ومكوناته المتصلة. كما تؤثر على الأبعاد والوزن. لا يجوز استخدام رسم من الفئة 150 للموافقة على صمام من الفئة 600 أو الفئة 1500، حتى لو كان القطر الاسمي للأنبوب متطابقًا.
يجب أن تتطابق وصلات الأطراف مع تصميم الأنابيب. تختلف متطلبات التبطين في حواف وصلات الأنابيب ذات الوجه المرتفع والحلقة، بينما تتطلب نهايات اللحام التناكبي تحضيرًا صحيحًا لنهاية اللحام. ينبغي على المشترين تحديد الوصلة المطلوبة ومقارنة طول الوجهين مع الرسم الخاص بهذا التكوين تحديدًا.
ما الذي يجب فحصه عند استبدال صمام بوابة موجود؟
يجب أن يتضمن طلب الاستبدال معلوماتٍ تتجاوز الحجم الاسمي. سجّل فئة الضغط، ومواد جسم الصمام وحشواته، ووصلة النهاية، وطريقة التشغيل، والمسافة بين وجهي الصمام. يمكن أن تساعد صورة لوحة البيانات والصمام الحالي في تحديد التفاصيل المفقودة.
تحقق من الارتفاع المتاح للصمام في وضع الفتح، وتأكد من نوع التشغيل المطلوب، سواءً يدوياً أو آلياً. إذا كان المشروع يتضمن مواصفات للصمام أو قائمة بوثائق الفحص، فأرفقها بطلب عرض الأسعار.
الأسئلة الشائعة حول صمامات البوابة API
هل صمام بوابة API مصمم للتحكم في التدفق؟
يتم اختيار صمامات البوابة بشكل عام لخدمة العزل المفتوحة بالكامل أو المغلقة بالكامل بدلاً من الخنق الروتيني.
لماذا يمكن أن يكون لصمامين بوابة من نفس الحجم أبعاد مختلفة؟
يمكن أن يؤدي تصنيف الضغط ونوع التوصيل وتكوين التصميم إلى تغيير الطول والارتفاع والوزن من وجه إلى وجه.
أي رسم يجب استخدامه للموافقة؟
استخدم الرسم لتحديد الحجم الاسمي الدقيق، وفئة الضغط، ووصلة النهاية، وطريقة التشغيل التي يتم شراؤها.
