صمام خط الأنابيب هو جهاز ميكانيكي يُستخدم للتحكم في تدفق السوائل داخل نظام الأنابيب. يقوم هذا الصمام بفتح أو إغلاق أو تنظيم التدفق لضمان التشغيل الآمن والمستقر. تشرح هذه المقالة آلية عمل هذه الأجهزة، والتصاميم الشائعة المستخدمة في خطوط الأنابيب، ومجالات استخدامها. كما تتناول المواد والمعايير وعوامل الاختيار التي تؤثر على أداء النظام. سيكتسب القراء معرفة عملية لفهم حالات الاستخدام الصناعية الواقعية.
ما هو صمام خط الأنابيب؟
يتم تركيب صمام خط الأنابيب داخل الأنبوب للتحكم في حركة السوائل أو الغازات أو المواد اللزجة. ويساعد هذا الصمام في التحكم في معدل التدفق والضغط والاتجاه.
النقاط الرئيسية
- يتحكم في كيفية دخول السوائل أو تحركها أو توقفها في النظام
- يحمي المعدات من زيادة الضغط والتدفق العكسي
- يدعم التشغيل الآمن في شبكات الأنابيب الصناعية. هذه المكونات ضرورية في مرافق الطاقة والمياه والمواد الكيميائية والتصنيع.

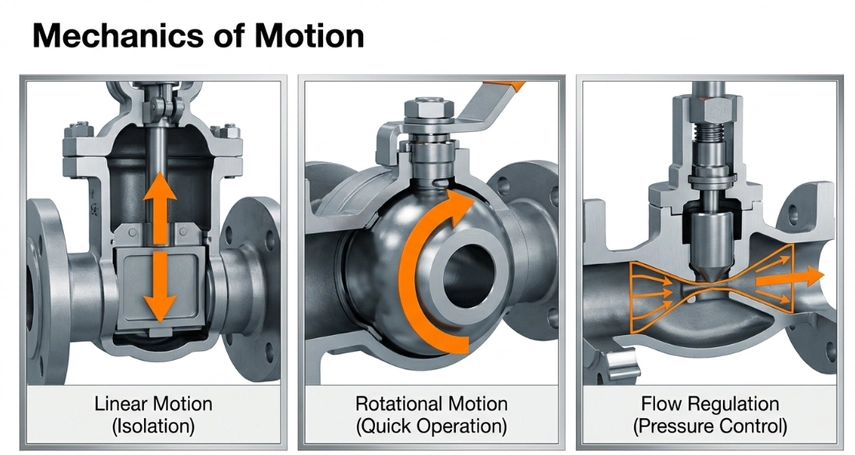

كيف تتحكم الصمامات في تدفق السوائل
يتم التحكم في التدفق عن طريق تحريك الأجزاء الداخلية داخل جسم الصمام. هذه الحركة تغير حجم أو اتجاه مسار التدفق.
التحكم في الحركة الخطية
في التصاميم الخطية، تتحرك بوابة أو قرص داخلي لأعلى ولأسفل. عند فتحها بالكامل، يتدفق السائل مباشرةً عبرها بأقل مقاومة. هذه التصاميم شائعة في تطبيقات العزل.
التحكم في الحركة الدورانية
تستخدم التصاميم الدوارة كرة أو قرصًا يدور داخل الجسم. غالبًا ما يؤدي ربع دورة إلى فتح أو إغلاق التدفق تمامًا. وهذا يسمح بالتشغيل السريع في التركيبات الصغيرة.
التحكم في تنظيم التدفق
تُعدّل بعض التصاميم التدفق تدريجياً بدلاً من الفتح أو الإغلاق الكامل. وتُستخدم هذه التصاميم عندما يكون من الضروري التحكم بدقة في الضغط أو التدفق.
تصاميم الصمامات الشائعة المستخدمة في خطوط الأنابيب
تتطلب الأنظمة المختلفة هياكل مختلفة بناءً على احتياجات التشغيل. فيما يلي أنواع صمامات خطوط الأنابيب الشائعة الاستخدام في الخدمة الصناعية.
صمامات البوابة
تسمح صمامات البوابة بتدفق مباشر عند فتحها بالكامل. وتُستخدم بشكل أساسي للتشغيل والإيقاف. وتؤدي أداءً جيدًا في خطوط الأنابيب ذات الأقطار الكبيرة.

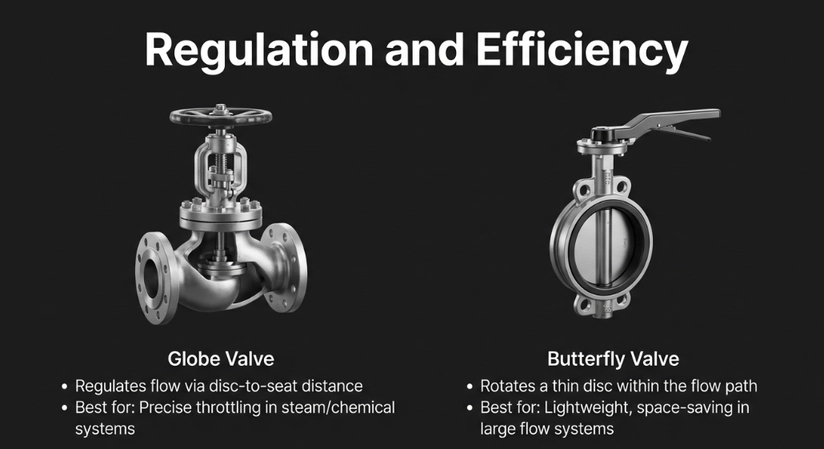

صمامات الكرة
تُنظّم هذه الصمامات التدفق عن طريق تغيير المسافة بين القرص والمقعد. ويؤدي المسار الداخلي إلى انخفاض الضغط. وهي شائعة الاستخدام في أنظمة البخار والأنظمة الكيميائية.
صمامات الكرة
تستخدم صمامات الكرة كرة مثقوبة للتحكم في التدفق. وهي توفر إغلاقًا سريعًا وإحكامًا تامًا. وتُستخدم على نطاق واسع في نقل الغازات والسوائل.
صمامات الفراشة
صمامات الفراشة عبارة عن قرص رقيق يدور داخل مسار التدفق. وهي خفيفة الوزن وموفرة للمساحة، وتناسب أنظمة التدفق الكبيرة ذات الضغط المتوسط.
صمامات الفحص
تُفتح هذه البوابات تلقائيًا عند تدفق الماء للأمام، وتُغلق عند انعكاس اتجاه التدفق. وهي تحمي المضخات والضواغط من التلف.
صمامات الحجاب الحاجز
تعزل هذه الأجهزة السوائل باستخدام غشاء مرن، مما يقلل من خطر التسرب والتلوث. وتُستخدم في العمليات النظيفة أو المسببة للتآكل.
الأجزاء الداخلية ووظائفها
يحتوي كل صمام على عدة أجزاء تعمل معًا. يؤثر كل مكون على الإحكام والمتانة وعمر الخدمة.
العناصر الهيكلية الرئيسية
- جسم: يحافظ على الضغط ويتصل بخط الأنابيب
- غطاء محرك السيارة: يغطي الأجزاء الداخلية
- ينبع: ينقل الحركة من المقبض أو المشغل
أجزاء منع التسرب والتحكم
- مقعديشكل سطح الإغلاق
- قرص أو بوابةيفتح ويغلق التدفق
- التعبئة والتغليفيمنع التسرب حول ساق الصمام. يؤثر اختيار المواد لكل جزء على المتانة واحتياجات الصيانة.
المواد المستخدمة في تصنيع الصمامات
يعتمد اختيار المواد على الضغط ودرجة الحرارة وخصائص السوائل.
المواد الصناعية الشائعة
- الفولاذ الكربونييُستخدم في أنظمة الضغط العالي مثل خطوط أنابيب النفط والغاز والبخار. يتميز بقوة جيدة وهو مناسب لدرجات الحرارة المتوسطة إلى العالية.
- الفولاذ المقاوم للصدأتم اختياره للبيئات المسببة للتآكل التي تحتوي على مواد كيميائية أو رطوبة. فهو يقاوم الصدأ ويحافظ على قوته عبر نطاق واسع من درجات الحرارة.
- سبائك الفولاذمصمم لتحمل درجات الحرارة المرتفعة وظروف الإجهاد العالي. تعمل العناصر المضافة على تحسين مقاومة الحرارة والاستقرار الهيكلي.
- حديد الزهريُستخدم في أنظمة المياه والصرف الصحي ذات الضغط المنخفض. وهو اقتصادي ولكنه محدود في مقاومة الصدمات ودرجات الحرارة.
- البرونز والنحاس الأصفرشائعة الاستخدام في الخدمات البحرية وخدمات المرافق العامة. تقاوم هذه المواد تآكل مياه البحر ويسهل تشكيلها.
- مادة PVCيُستخدم في التطبيقات الكيميائية وتطبيقات الصرف الصحي في درجات الحرارة المنخفضة. يتميز بخفة وزنه ومقاومته للتآكل، ولكنه غير مناسب للضغط العالي. يوازن كل نوع من هذه المواد بين المتانة ومقاومة التآكل والتكلفة.
أين تُستخدم هذه الصمامات
تختلف استخدامات صمامات خطوط الأنابيب باختلاف الصناعات. ولكل قطاع ظروف تشغيل ومخاطر مختلفة.
النفط والغاز
تُستخدم في أنظمة الاستخراج والنقل والتكرير. وهي تتحمل الضغط العالي ونطاقات درجات الحرارة الواسعة.
المعالجة الكيميائية
تتحكم هذه الأنظمة في السوائل المسببة للتآكل والمتفاعلة. وتُعدّ توافقية المواد أمرًا بالغ الأهمية. بالنسبة للأنظمة التي تتطلب التزامًا صارمًا بالمعايير الدولية، فإن صمام بوابة API يُستخدم بشكل متكرر لضمان السلامة.
المياه ومياه الصرف الصحي
تُدير هذه الشبكات كميات كبيرة بضغط منخفض، وتُعد سهولة الصيانة أمرًا بالغ الأهمية. صمام فحص متأرجح gb يمكن تركيبها لمنع التدفق العكسي وحماية المعدات.
توليد الطاقة
تتحكم هذه الأجهزة في البخار ومياه التبريد. ويتطلب استخدامها مقاومة عالية لدرجات الحرارة.
المستحضرات الصيدلانية والغذائية
فهي تدعم العمليات النظيفة بفضل أسطحها الداخلية الملساء، مما يساعد على تقليل مخاطر التلوث.
المعايير الدولية التي تحكم تصميم الصمامات
يجب أن تتوافق الصمامات الصناعية مع المعايير العالمية. تضمن هذه المعايير السلامة، واتساق الاختبارات، وإمكانية التبادل.
معايير واجهة برمجة التطبيقات
- تحدد واجهة برمجة التطبيقات 6D تصميم واختبار خدمة خط الأنابيب.
- API 598 يحدد اختبارات الضغط والتسريب.
معايير الجمعية الأمريكية للمهندسين الميكانيكيين (ASME)
- يحدد معيار ASME B16.34 تصنيفات الضغط ودرجة الحرارة.
- تُرشد أكواد أنابيب ASME B31 تصميم النظام.
معايير المنظمة الدولية للمقاييس (ISO)
- يتوافق معيار ISO 14313 مع متطلبات API.
- تحدد المواصفة القياسية ISO 5208 مستويات تصنيف التسرب. وتساعد هذه المعايير المشترين على مقارنة المنتجات بين مختلف الموردين.
كيفية اختيار الصمام المناسب
يساهم اختيار الوحدة المناسبة في تقليل مخاطر الأعطال، وفترات التوقف، والصيانة غير المخطط لها. وينبغي أن يتبع القرار عملية تقييم واضحة تستند إلى ظروف التشغيل الفعلية.
- حدد حدود التشغيل: تأكد من أقصى ضغط ودرجة حرارة للتشغيل، بما في ذلك الذروات قصيرة المدى.
- حدد السائلحدد ما إذا كانت المادة المستخدمة أكالة، أو كاشطة، أو قابلة للاشتعال، أو نظيفة. يؤثر هذا بشكل مباشر على اختيار المواد والمانعات.
- حدد وظيفة الصماموضح ما إذا كان الصمام يُستخدم للإغلاق أو العزل أو تنظيم التدفق. وللتحكم الدقيق في التدفق، غالبًا ما يختار المهندسون صمامًا واحدًا. صمام الكرة الأرضية gb لإدارة خصائص التدفق.
- مراجعة شروط التركيبضع في اعتبارك حدود المساحة، والاتجاه، وما إذا كان الصمام في الداخل أم في الخارج.
- خطة الصيانة: تقييم مدى إمكانية إجراء الفحص أو الاستبدال في الموقع المُثبَّت فيه.
- تقييم التكلفة الإجماليةقارن تكلفة الشراء الأولية مع العمر الافتراضي المتوقع وجهد الصيانة.
اتباع هذه العملية يحسن استقرار النظام ويدعم التشغيل على المدى الطويل.
خاتمة
الموثوقية ليست وليدة الصدفة. من فحص المواد الخام إلى اختبار الضغط النهائي، تعرف على كيف تضمن YKY Valve أداءً خالياً من التسرب.
اطلع على معايير الجودة لدينايساعد فهم كيفية عمل هذه المكونات على تقليل مخاطر النظام، كما يدعم التخطيط والصيانة بشكل أفضل. يختار العديد من المهندسين مجموعة من الصمامات الصناعية مصممة لتتوافق مع ظروف التشغيل الحقيقية. تدعم YKY Valve المشاريع العالمية بتصاميم معتمدة من ISO و API، بالإضافة إلى إرشادات التطبيق. تعرف على المزيد حول منهجهم الهندسي هنا.
الأسئلة الشائعة
1. ما وظيفة الصمام في أنظمة خطوط الأنابيب؟
فهو يتحكم في تدفق السوائل والضغط والاتجاه داخل الأنابيب.
2. كم عدد أنواع الصمامات الموجودة في أنظمة خطوط الأنابيب؟
توجد العديد من التصاميم، بما في ذلك أنواع البوابات، والكرات الأرضية، والكرات، والفراشات، والمربعات.
3. هل صمامات خطوط الأنابيب موحدة؟
نعم. معظمها يتبع معايير API أو ASME أو ISO.
4. كم مرة يجب فحصها؟
يعتمد تواتر عمليات الفحص على ظروف الخدمة واللوائح الصناعية.
